ABN Kleinverteiler

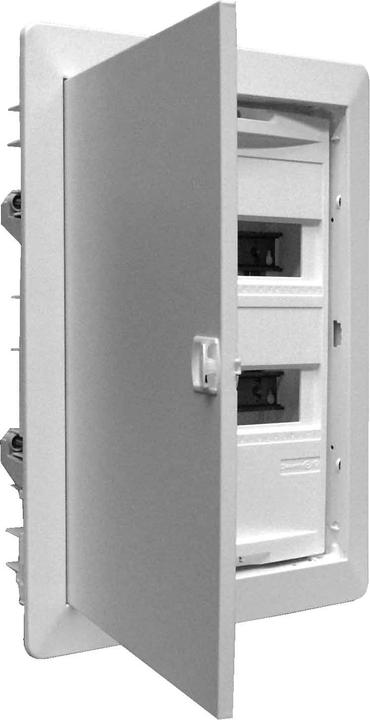

ABN kleines Verteilungsboard A24UP

Hersteller: ABN
Bezeichnung: Kleines Verteilungsboard, Unterputz mit Tür
Typ: A24UP
Montageart: Unterputz
Anzahl der Reihen: 2
Breite in Teilungseinheiten: 12
Art der Abdeckung: Ohne
Design der Abdeckung: Mit Ausschnitt
Transparente Abdeckung/Tür: Nein
Material des Gehäuses: Kunststoff
Höhe: 474 mm
Breite: 344 mm
Tiefe: 99 mm
Einbautiefe: 90 mm
Einbauhöhe: 435 mm
Einbaubreite: 330 mm
Innentiefe: 76 mm
Erdungsanschlussblock: Ja
Neutralleiteranschlussblock: Ja
DIN-Schiene: Ja
Mit Montageplatte: Nein
Montagemöglichkeit: Nein
EMV-Design: Nein
Farbe: Weiss, RAL 9016
Schutzart (IP): IP30
Mit Schloss: Nein
Art des Schlosses: Andere
Signalübergangstür: Nein

Tauchfähiges kleines Verteilungsboard mit Steckklemmen. N+PE jeweils 3 x 2,5 - 16 + 14 x 1,5 - 4 mm². Zusätzlicher N-FI-Anschluss 3 x 16, 2 x 10 mm². Rahmendimensionen (B x H x T): 344 x 474 x 11 mm. Nischenmasse (B x H x T): 330 x 435 x 90 mm. TE jeweils 18 mm 24/28. Reihen: 2. Unterputz kleines Verteilungsboard. Isoliert II. Schutzart: IP 30. Für Geräte bis 63 A. Farbe: RAL 9016, Verkehrsweiss. Einfache Änderung der Türscharniere ohne Demontage des Rahmens. Flaches Türschloss mit Schnapptechnik. Einfacher Austausch mit einem Schloss. Geeignet für Einbaugeräte bis 70 mm tief. Nach DIN VDE 0603-1, DIN 43871 gebaut. Wandbox aus Kunststoff, mit Geräteunterstützungsleiste aus Stahlblech. Tiefe: 88/90 mm. N/PE Steckklemmen, finger-sicher in installationsfreundlicher Schnapptechnik. N-FI Erweiterungsanschluss standardmässig für 2-, 3- und 4-reihige Verteilungsboards für seitliche Schnappmontage enthalten. Geräteeinheit mit Geräteausschnitten, Höhe = 46 mm, für 12 HP (symmetrisch erweiterbar auf 14 HP). Verschliessbar, 2-Punkt-Befestigung. Abdeckrahmen mit solider Tür aus Stahlblech. Schaltbeschriftungen und Blatt mit Piktogrammen. Putzschutzplatte.
