ABN Kleinverteiler

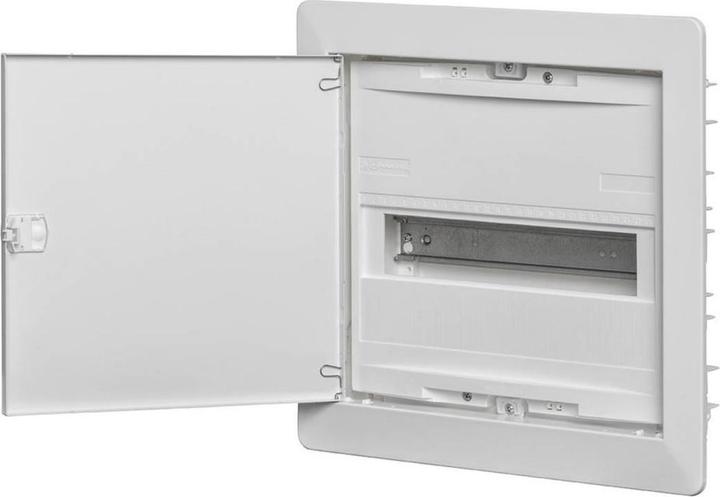

ABN kleine Verteilung A12HW

Hersteller: ABN
Bezeichnung: Kleine Verteilung für Hohwand mit Tür
Typ: A12HW
Montageart: Hohwand
Anzahl der Reihen: 1
Breite in Teilungseinheiten: 12
Art des Deckels: Ohne
Gestaltung des Deckels: Mit Ausschnitt
Transparenter Deckel/Tür: Nein
Gehäusematerial: Kunststoff
Höhe: 349 mm
Breite: 344 mm
Tiefe: 99 mm
Einbautiefe: 90 mm
Einbauhöhe: 310 mm
Einbaubreite: 330 mm
Innentiefe: 76 mm
Erdungsanschluss: Ja
Neutralleiteranschluss: Ja
DIN-Schiene: Ja
Mit Montageplatte: Nein
Montagemöglichkeit: Nein
EMV-Ausführung: Nein
Farbe: Weiss
RAL-Nummer: 9010
Schutzart (IP): IP30
Mit Schloss: Nein
Art der Verriegelung: Andere
Signalübertragungstür: Nein

ABN kleine Verteilung A12HW: weitere Details
Hohwand kleine Verteilung mit Steckklemmen: N+PE jeweils 3 x 2,5 - 16 + 14 x 1,5 - 4 mm².
Rahmendimensionen (B x H x T): 344 x 349 x 11 mm.
Ausschnittmasse (B x H x T): 310 x 295 x 88 mm.
TE jeweils: 18 mm 12/14.
Reihen: 1.
Hohwand kleine Verteilung.
Isoliert II.
Schutzart: IP 30.
Für Geräte bis 63 A.
Farbe: RAL 9016, Verkehrsweiss.
Einfache Änderung der Türscharniere ohne Demontage des Rahmens.
Flachschloss mit Schnapptechnik.
Einfache Austauschbarkeit mit einem Schloss.
Geeignet für Einbaugeräte bis 70 mm tief.
Gebaut nach DIN VDE 0603-1, DIN 43871.
Wandgehäuse aus Kunststoff, mit Geräteschienen aus Stahlblech.
Tiefe: 88/90 mm.
N/PE Steckklemmen, finger-sicher in installationsfreundlicher Schnapptechnik.
N-FI Erweiterungsklemme standardmässig enthalten für 2-, 3- und 4-reihige Verteilungen zur seitlichen Aufsteckmontage.
Geräteabdeckung mit Geräteausschnitten, H = 46 mm, für 12 HP (symmetrisch erweiterbar auf 14 HP).
Verschliessbar, 2-Punkt-Befestigung.
Deckelrahmen mit solider Tür aus Stahlblech.
Schaltbeschriftungen und Blatt mit Piktogrammen.
Putzschutzplatte.
EAN: 4015153205925.
