ABN Kleinverteiler

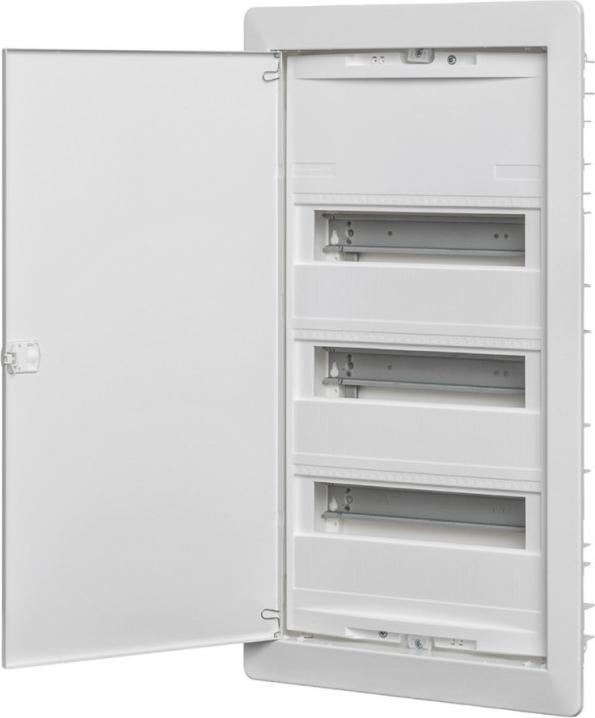

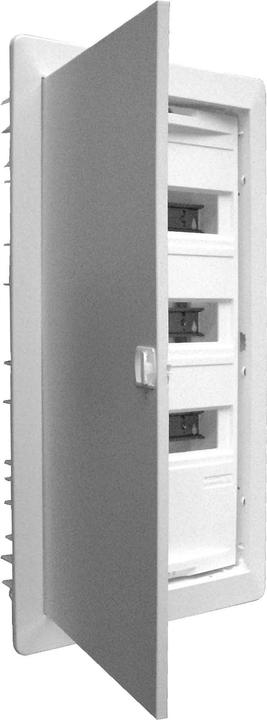

ABN kleines Verteilungsboard A36HW

Hersteller: ABN
Bezeichnung: Kleines Verteilungsboard für Hohllwand mit Tür
Typ: A36HW
Montageart: Hohllwand
Anzahl der Reihen: 3
Breite in Teilungseinheiten: 12
Art der Abdeckung: Ohne
Gestaltung der Abdeckung: Mit Ausschnitt
Transparente Abdeckung/Tür: Nein
Gehäusematerial: Kunststoff
Höhe: 624 mm
Breite: 344 mm
Tiefe: 99 mm
Einbautiefe: 90 mm
Einbauhöhe: 585 mm
Einbaubreite: 330 mm
Innentiefe: 76 mm
Erdungsanschluss: Ja
Neutralleiteranschluss: Ja
DIN-Schiene: Ja
Mit Montageplatte: Nein
Montagemöglichkeit: Nein
EMV-Ausführung: Nein
Farbe: Weiss
RAL-Nummer: 9010
Schutzart (IP): IP30
Mit Schloss: Nein
Art der Verriegelung: Andere
Signal durchlassende Tür: Nein

Hohllwand kleines Verteilungsboard mit Steckklemmen. PE 6 x 2,5 - 16 + 21 x 1,5 - 4 qmm. N+N 2 x (3 x 2,5 - 16 + 14 x 1,4 - 4 qmm). Zusätzlicher N-FI-Anschluss 3 x 16, 2 x 10 qmm. Rahmendimensionen (B x H x T): 344 x 624 x 11 mm. Ausschnittmasse (B x H x T): 310 x 570 x 88 mm. TE jeweils 18 mm 36/42. Reihen: 3. Hohllwand kleines Verteilungsboard. Isoliert II. Schutzart: IP 30. Für Geräte bis 63 A. Farbe: RAL 9016, Verkehrsweiss. Einfache Änderung der Türscharniere ohne Demontage des Rahmens. Flaches Türschloss mit Schnapptechnik. Einfache Austauschbarkeit mit einem Schloss. Geeignet für Einbaugeräte bis 70 mm tief. Nach DIN VDE 0603-1, DIN 43871 gebaut. Wandbox aus Kunststoff, mit Geräteunterstützungsleiste aus Stahlblech. Tiefe: 88/90 mm. N/PE Steckklemmen, finger-sicher in installationsfreundlicher Schnapptechnik. N-FI Erweiterungsanschluss standardmässig enthalten für 2-, 3- und 4-reihige Verteilungsboards für seitliche Aufsteckmontage. Geräteabdeckung mit Geräteausschnitten, Höhe = 46 mm, für 12 HP (symmetrisch erweiterbar auf 14 HP). Verschliessbar, 2-Punkt-Befestigung. Abdeckrahmen mit solider Tür aus Stahlblech. Schaltbeschriftungen und Blatt mit Piktogrammen. Putzschutzplatte. EAN: 4015153205956.
