ABN Kleinverteiler

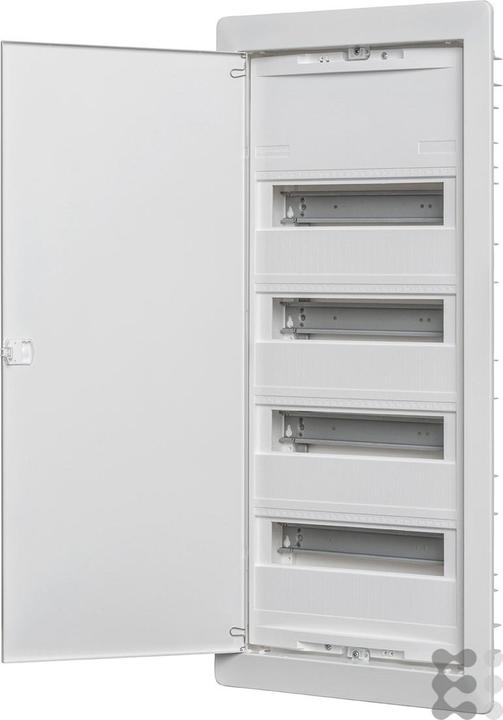

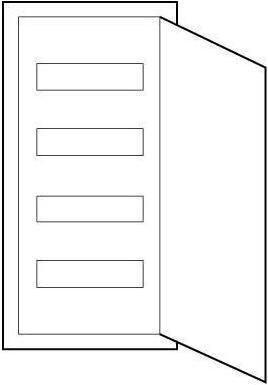

ABN kleines Verteilungsgerät A48HW

Hersteller: ABN
Bezeichnung: Kleines Verteilungsgerät für Hohlwand mit Tür
Typ: A48HW
Montageart: Hohlwand
Anzahl der Reihen: 4
Breite in Teilungseinheiten: 12
Art der Abdeckung: Ohne
Gestaltung der Abdeckung: Mit Ausschnitt
Transparente Abdeckung/Tür: Nein
Material des Gehäuses: Kunststoff
Höhe: 749 mm
Breite: 344 mm
Tiefe: 99 mm
Einbautiefe: 90 mm
Einbauhöhe: 710 mm
Einbaubreite: 330 mm
Innentiefe: 76 mm
Erdungsanschluss: Ja
Neutralleiteranschluss: Ja
DIN-Schiene: Ja
Mit Montageplatte: Nein
Montagemöglichkeit: Nein
EMC-Ausführung: Nein
Farbe: Weiss
RAL-Nummer: 9010
Schutzart (IP): IP30
Mit Schloss: Nein
Art der Verriegelung: Andere
Signalübertragungstür: Nein

Hohlwand kleines Verteilungsgerät mit Steckklemmen.
PE: 6 x 2,5 - 16 + 21 x 1,5 - 4 qmm.
N+N: Jeweils 3 x 2,5 - 25 + 14 x 1,5 - 4 qmm.
Zusätzlicher N-FI-Anschluss: 3 x 16, 2 x 10 qmm.
Rahmendimensionen (B x H x T): 344 x 749 x 11 mm.
Ausschnittdimensionen (B x H x T): 310 x 695 x 88 mm.
TE jeweils: 18 mm 48/56.
Reihen: 4.
Hohlwand kleines Verteilungsgerät.
Isoliert II.
Schutzklasse: IP 30.
Für Geräte bis 63 A.
Farbe: RAL 9016, Verkehrsweiss.
Einfache Änderung der Türscharniere ohne Demontage des Rahmens.
Flachschloss mit Schnapptechnik.
Einfache Austauschbarkeit mit einem Schloss.
Geeignet für Einbaugeräte bis 70 mm Tiefe.
Nach DIN VDE 0603-1, DIN 43871 gebaut.
Wandbox aus Kunststoff, mit Gerätestütze aus Stahlblech.
Tiefe: 88/90 mm.
N/PE Steckklemmen, finger-sicher in installationsfreundlicher Schnapptechnik.
N-FI Erweiterungsanschluss standardmässig enthalten für 2-, 3- und 4-reihige Verteilungsgeräte zur seitlichen Schnappmontage.
Geräteabdeckung mit Geräteausschnitten, H = 46 mm, für 12 HP (symmetrisch erweiterbar auf 14 HP).
Verschliessbar, 2-Punkt-Befestigung.
Abdeckrahmen mit solider Tür aus Stahlblech.
Schaltbeschriftungen und Blatt mit Piktogrammen.
Putzschutzplatte.
EAN: 4015153205970.
