ABN Petits distributeurs

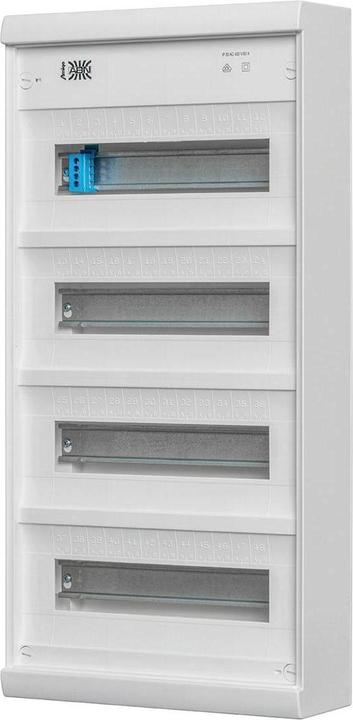

Tableau de distribution petit ABN A48A

Fabricant : ABN
Désignation : Petit tableau de distribution
Type : A48A
Type de montage : Montage en saillie
Nombre de rangées : 4
Largeur en unités de division : 12
Type de couverture : Sans
Conception de la couverture : Avec découpe
Couverture/porte transparente : Non
Matériau du boîtier : Plastique
Hauteur : 620 mm
Largeur : 305 mm
Profondeur : 99 mm
Profondeur d'installation : 106 mm
Hauteur d'installation : 610 mm
Largeur d'installation : 295 mm
Profondeur interne : 76 mm
Bloc de bornes de terre : Oui
Bloc de bornes neutres : Oui
Rail DIN : Oui
Avec plaque de montage : Non
Option de montage : Non
Version EMC : Non
Couleur : Blanc
Numéro RAL : 9010
Classe de protection (IP) : IP30
Avec serrure : Non
Type de serrure : Autre
Porte de passage de signal : Non

Détails supplémentaires :
Tableau de distribution petit en saillie, sans porte, avec bornes à enficher. PE 6 x 2,5 - 16 + 21 x 1,5 - 4 qmm. N+N 2x (3 x 2,5 - 16 + 14 x 1,4 - 4 qmm). Terminal N-FI supplémentaire 3 x 16, 2 x 10 qmm. Dimensions L x H x P (mm) 300 x 620 x 106. TE chaque 18 mm 48/56. Rangées 4. Classe de protection : IP30. Pour appareils jusqu'à 63A. Plaque de base du distributeur en plastique, standard avec fixation pour les câbles d'alimentation et sortants ainsi que pré-perçage pour les entrées de câbles arrière et latérales. Pré-perçages pour conduits de câbles. Rangées d'appareils pour 12 HP (extensible à 14 HP). Couleur : RAL 9016 (blanc trafic). Construit selon DIN VDE 0603-1, DIN 43871. Terminal PE/N avec vis +, - à l'épreuve des contacts, avec un enclenchement facile du support PE+N. À partir de la version à 2 rangées avec terminal FI-N supplémentaire. Pour appareils encastrés de 51 à 68 mm. Avec rail de support d'appareil abaissé (accessoire), des appareils encastrés jusqu'à 88 mm peuvent également être utilisés. Porte solide en option. Portes solides en tôle d'acier, laquées en poudre. Standard avec fonctionnement de la porte par poignée designer affleurante, pliable. Angle d'ouverture de la porte supérieur à 180 degrés. Charnière de porte optionnelle à droite ou à gauche. Couleur : RAL 9016, blanc trafic. EAN : 4015153035317.
