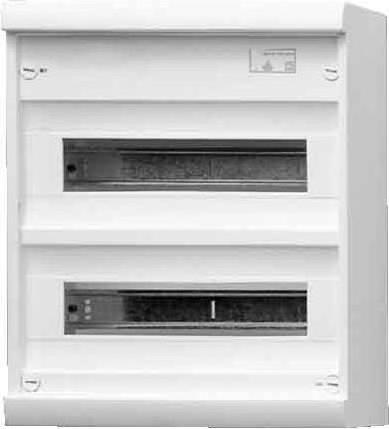

Tableau de distribution petit ABN A24A
Fabricant : ABN
Désignation : Petit tableau de distribution
Type : A24A
Type de montage : Montage en saillie
Nombre de rangées : 2
Largeur en unités de division : 12
Type de couvercle : Sans
Conception du couvercle : Avec découpages
Couvercle/porte transparent : Non
Matériau du boîtier : Plastique
Hauteur : 370 mm
Largeur : 305 mm
Profondeur : 99 mm
Profondeur d'installation : 106 mm
Hauteur d'installation : 360 mm
Largeur d'installation : 295 mm
Profondeur interne : 76 mm
Bloc de bornes de terre : Oui
Bloc de bornes neutres : Oui
Rail DIN : Oui
Avec plaque de montage : Non
Option de montage : Non
Version CEM : Non
Couleur : Blanc
Numéro RAL : 9010
Classe de protection (IP) : IP30
Avec serrure : Non
Type de serrure : Autre
Porte à passage de signal : Non
Tableau de distribution petit en saillie, sans porte, avec bornes enfichables. N+PE chacun 3 x 2.5 - 16 + 14 x 1.5 - 4 qmm. Bornier N-FI supplémentaire 3 x 16, 2 x 10 qmm. Dimensions L x H x P (mm) 300 x 370 x 106. TE chacun 18 mm 24/28. Rangées 2. Tableau de distribution petit en saillie, sans porte. Classe de protection : IP30. Pour appareils jusqu'à 63A. Plaque de base du distributeur en plastique, standard avec fixation pour les câbles d'alimentation et sortants ainsi que des pré-perçages pour les entrées de câbles arrière et latérales. Pré-perçages pour les chemins de câbles. Rangées d'appareils pour 12 HP (extensible à 14 HP). Couleur : RAL 9016 (blanc trafic). Construit selon DIN VDE 0603-1, DIN 43871. Bornier PE/N avec vis +, - à l'épreuve du contact, avec un enclenchement facile du support PE+N. À partir de la version 2 rangées avec bornier FI-N supplémentaire. Pour appareils intégrés de 51 à 68 mm. Avec rail de support d'appareil abaissé (accessoire), des appareils intégrés jusqu'à 88 mm peuvent également être utilisés. Porte solide en option. Portes solides en acier laminé, revêtues de poudre. Standard avec fonctionnement de la porte par poignée designer affleurante, repliable. Angle d'ouverture de la porte supérieur à 180 degrés. Charnière de porte optionnellement à droite ou à gauche. Couleur : RAL 9016, blanc trafic. EAN : 4015153035294.
Armoire de distribution Type | Petits distributeurs |
Type de fixation | En saillie |
Longueur | 10.60 cm |
Largeur | 29.50 cm |
Hauteur | 37 cm |
Numéro d'article | 20027214 |
Fabricant | ABN |
Catégorie | Armoire de commande |
Réf. du fabricant | A24A |
Date de sortie | 16/3/2022 |
Couleur | Blanc |
Couleur exacte | Blanc |
Groupe de matériaux | Matières plastiques |
Matériau | Matières plastiques |
Armoire de distribution Type | Petits distributeurs |
Type de fixation | En saillie |
Type de protection (code IP) | IP30 |
Pays d'origine | Allemagne |
CO₂-Emission | |
Contribution climatique |
Longueur | 10.60 cm |
Largeur | 29.50 cm |
Hauteur | 37 cm |
Poids | 1600 g |
