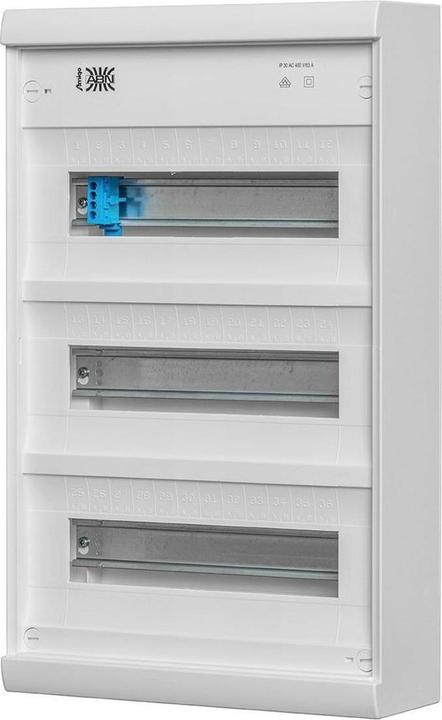

Tableau de distribution petit ABN A36A
Fabricant : ABN
Désignation : Petit tableau de distribution
Type : A36A
Type de montage : Montage en saillie
Nombre de rangées : 3
Largeur en unités de division : 12
Type de couvercle : Sans
Conception du couvercle : Avec découpure
Couvercle/porte transparent : Non
Matériau du boîtier : Plastique
Hauteur : 495 mm
Largeur : 305 mm
Profondeur : 99 mm
Profondeur d'installation : 106 mm
Hauteur d'installation : 485 mm
Largeur d'installation : 295 mm
Profondeur interne : 76 mm
Bloc de bornes de terre : Oui
Bloc de bornes neutres : Oui
Rail DIN : Oui
Avec plaque de montage : Non
Option de montage : Non
Conception EMC : Non
Couleur : Blanc
Numéro RAL : 9010
Classe de protection (IP) : IP30
Avec serrure : Non
Type de serrure : Autre
Porte de passage de signal : Non
Détails supplémentaires :
Tableau de distribution petit en saillie, sans porte, avec bornes à enficher. PE 6 x 2,5 - 16 + 21 x 1,5 - 4 qmm. N+N 2 x (3 x 2,5 - 16 + 14 x 1,4 - 4 qmm). Bornes N-FI supplémentaires 3 x 16, 2 x 10 qmm. Dimensions L x H x P (mm) 300 x 495 x 106. TE chaque 18 mm 36/42. Rangées 3. Classe de protection : IP30. Pour appareils jusqu'à 63A. Plaque de base du distributeur en plastique, standard avec fixation pour les câbles d'alimentation et sortants ainsi que pré-perçages pour les entrées de câbles arrière et latérales. Pré-perçages pour conduits de câbles. Rangées d'appareils pour 12 HP (extensible à 14 HP). Couleur : RAL 9016 (blanc trafic). Construit selon DIN VDE 0603-1, DIN 43871. Bornes PE/N avec vis +, - à l'épreuve du contact, avec un enclenchement facile du support PE+N. À partir de la version à 2 rangées avec borne FI-N supplémentaire. Pour appareils intégrés de 51 à 68 mm. Avec rail de support d'appareil abaissé (accessoire), des appareils intégrés jusqu'à 88 mm peuvent également être utilisés. Porte solide en option. Portes solides en acier laminé à froid, revêtues de poudre. Standard avec opération de porte par poignée designer affleurante, se repliant. Angle d'ouverture de la porte supérieur à 180 degrés. Charnière de porte optionnellement à droite ou à gauche. Couleur : RAL 9016, blanc trafic. EAN : 4015153035300.
Armoire de distribution Type | Petits distributeurs |
Type de fixation | En saillie |
Longueur | 10.60 cm |
Largeur | 29.50 cm |
Hauteur | 49.50 cm |
Numéro d'article | 20027211 |
Fabricant | ABN |
Catégorie | Armoire de commande |
Réf. du fabricant | A36A |
Date de sortie | 16/3/2022 |
Couleur | Blanc |
Couleur exacte | Blanc |
Groupe de matériaux | Matières plastiques |
Matériau | Matières plastiques |
Armoire de distribution Type | Petits distributeurs |
Type de fixation | En saillie |
Type de protection (code IP) | IP30 |
Pays d'origine | Allemagne |
CO₂-Emission | |
Contribution climatique |
Longueur | 10.60 cm |
Largeur | 29.50 cm |
Hauteur | 49.50 cm |
Poids | 2100 g |
