Blum 22F2510 Kraftsp. HF top 2700-13500

Pour façades en bois et cadres alu larges

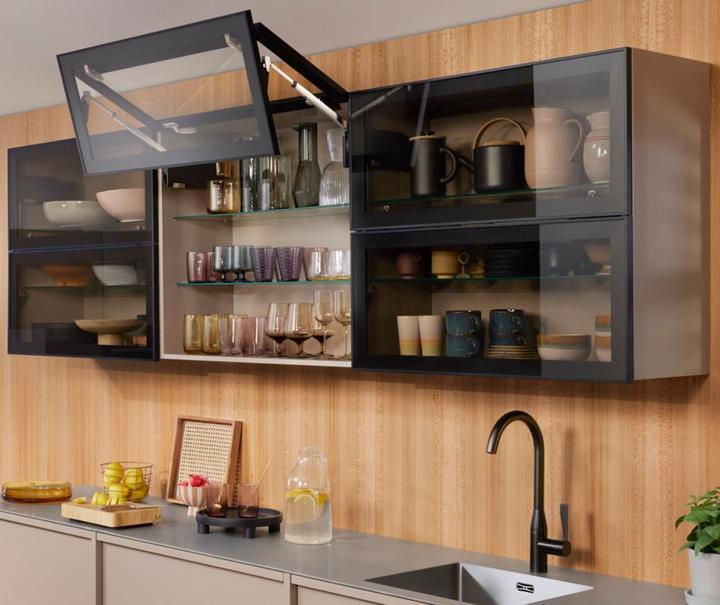

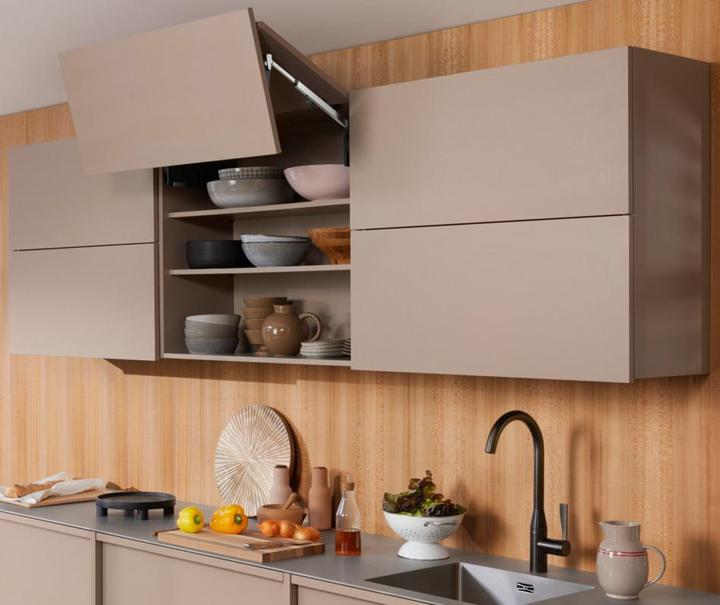

• ideal for large high buildings with a face in two parts
• Height of the body of the building from 480 to 1200 mm
• length of the body of the furniture up to 1800 mm
• Internal depth of the body of the unit of 264 mm minimum
• réglage BLUMOTION intégré pour une fermeture douce et silencieuse
• minimum resistance forces
• arrêt en continu
• limiter d'angle d'ouverture intégré
• fixed position of the force reservoir and of the attach-façade
• Symmetrical bras
• assembly without tool
• deux types de montage du réservoir de force
• réglage in 3 dimensions of the two faces
• intermédiaire charnière avec sécurité anti-pincement

composé de :

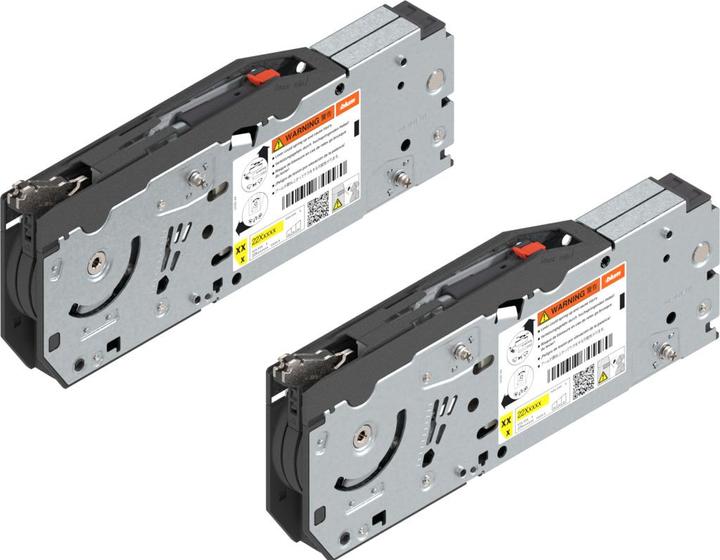

2x réservoir de force symétrique détermination de la position incluse
8x vis agglo ø 4 x 35 mm

composé de :
2x réservoir de force symétrique avec eurovis prémontées

Facteur de puissance (LF) =
hauteur du corps de meuble* (KH) [mm] x poids de la face, poids de la poignée inclus [kg]
* En cas de faces asymétriques, calculer avec la hauteur théorique du meuble (TKH)
En cas de faces asymétriques : hauteur théorique du meuble TKH = hauteur de la face supérieure FHo (mm) x 2 + jeux/> En cas de faces asymétriques, la face la plus grande doit être située au-dessus !
For the chevauchement zones, we recommend the most powerful réservoir de force. Nous recommandons d'effectuer un essai de montage lorsque les valeurs de chaque réservoir de force sont à la limite des valeurs admises !
Le facteur de puissance peut être augmenté de 50 % en cas d'utilisation d'un troisième réservoir de force. For large size bodies, we recommend a third power reservoir. This recommendation is motivated by the risk of fléchissement de la face en position ouverte.
