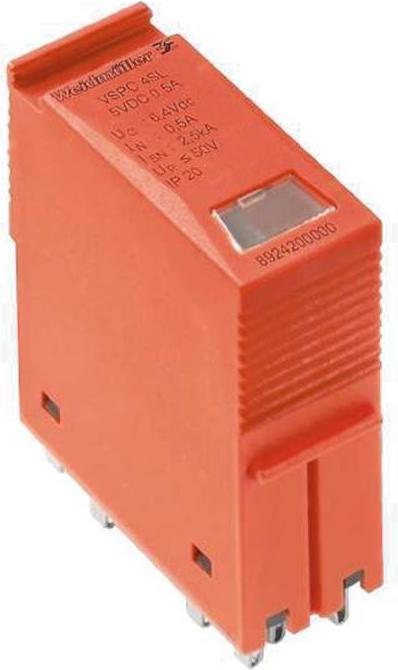

Weidmüller Überspannungsschutz-Ableiter s

Überspannungsschutz. Messen, Steuern und Regulieren mit Signal- und Funktionsanzeige. Folgende Signale sind geschützt: binäre Signale (SL - symmetrische Last), einschliesslich Schaltsignalen mit und ohne gemeinsamen Bezugspotential von 24V, 5V und bis zu 60V. Zweidrahtsysteme haben typischerweise ein gemeinsames Bezugspotential für binäre Sensoren, Aktoren und Anzeigen wie Grenzschalter, Drucktasten, Positionsgeber, Fotodetektoren, Kontaktoren, Magnetventile und Kontrollleuchten. Verfügt über einen steckbaren Überspannungsschutz für unterbrechungsfreies und impedanzneutrales Stecken oder Abziehen. Testbar mit dem V-TEST-Gerät. Platzsparendes Design für bis zu 4 binäre Signale. Ausgelegt mit einem erdungsfreien PE-Anschluss, um Störströme bei Potentialunterschieden zu vermeiden. Entspricht den Installationsstandards IEC 62305 und IEC 61643-22 (D1, C1, C2 und C3). Integrierter PE-Fuss leitet sicher bis zu 20 kA (8/20 μs) und 2,5 kA (10/350 μs) zu PE ab. Farbige Kennzeichnung der Spannungsniveaus ermöglicht eine schnelle Identifikation im Schaltschrank. Die Sicherheitsfunktion umfasst ein Codierungselement für verschiedene Spannungsniveaus.
