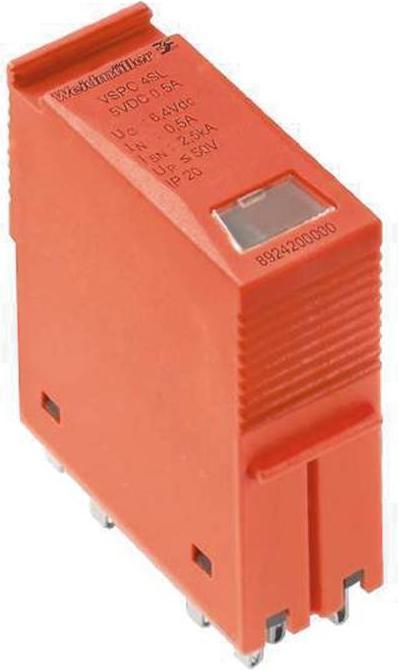

Überspannungsschutz. Messung, Steuerung und Regelung ohne Signalfunktion oder Funktionsanzeige. Folgende Signale werden durch den Schutz von analogen Signalen und Stromschleifen abgedeckt: Signale aus Stromschleifen (analoge Messungen von Encodern über lange Strecken) 4...20 mA, 0...20 mA usw. Zwei-, drei- und vieradrige Konfigurationen ohne gemeinsamen Bezugspotential, z.B. bei der Levelmessung. Signale von Spannungssendern (analoge Messungen von Sendern über kurze Strecken) 0...10 V, PT 100 usw., z.B. bei der Temperaturmessung. Steckerbarer Überspannungsschutz mit unterbrechungsfreiem und impedanzneutralem Stecken oder Abziehen. Prüfbar mit dem Prüfgerät V-TEST. Platzsparendes Design für zwei analoge Signale. Konstruktion mit erdungsfreiem PE-Anschluss zur Vermeidung von Potentialunterschieden. Kann gemäss der IEC 62305 Installationsnorm (D1, C1, C2 und C3) verwendet werden. Integrierter PE-Fuss leitet sicher bis zu 20 kA (8/20 μs) und 2,5 kA (10/350 μs) zu PE ab. Farbige Kennzeichnung der Spannungsniveaus zur schnellen Identifizierung im Schaltschrank. Sicherheitsfunktion durch Kodierungselement für verschiedene Spannungsniveaus.
