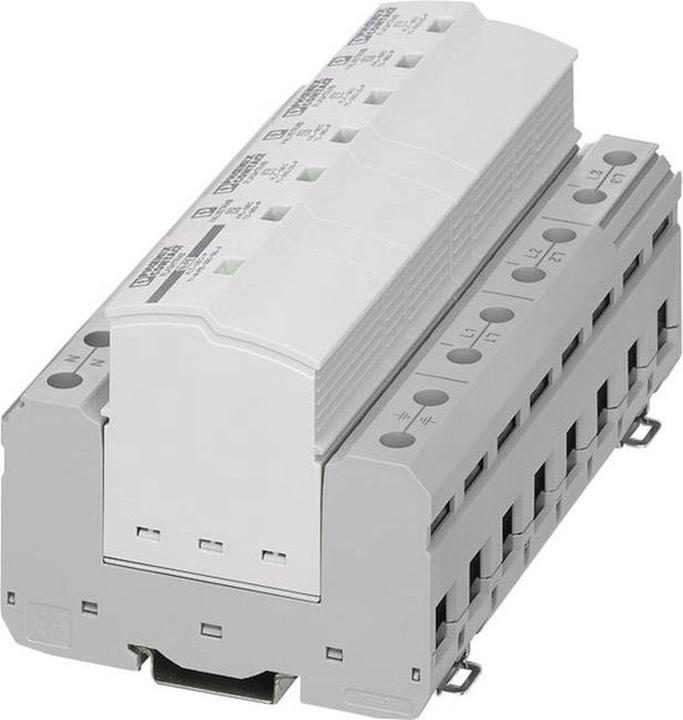

Phoenix Contact Überspannungsschutz-Ableiter Überspannun

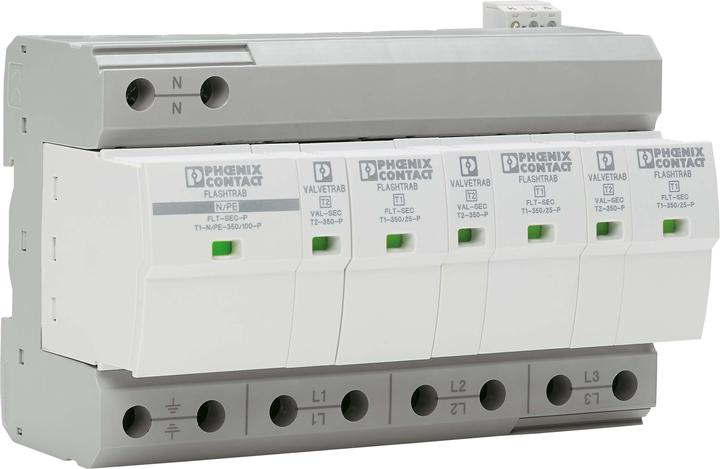

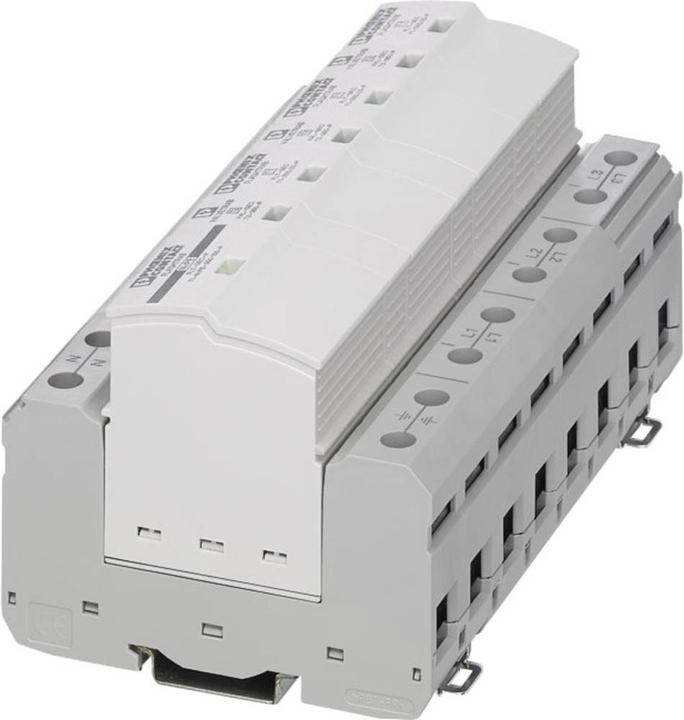

Steckbare Blitzstrom- und Überspannungsableiterkombination (Typ 1+2/Klasse I+II Ableiter), bestehend aus Schutzsteckern und einem Basiselement zur Hutschienenmontage. Sie bietet Schutz für einphasige Stromversorgungsnetze mit getrenntem N und PE (3-Draht-System: L1, N, PE).

Die Geräteeigenschaften umfassen verkapselte Funkenstrecken mit einem Zündmechanismus zur Auslösung der Ansprechspannung sowie direkt parallel geschaltete Varistoren. Zwischen N und PE befindet sich eine zusätzliche steckbare Gesamstromfunkenstrecke. Eine Funktionsüberwachung ist für die Klasse I und Klasse II Ableiter verfügbar, mit der Möglichkeit, die einzelnen L-N-Schutzwege im Falle eines Fehlers abzuschalten.

Betriebsstromfreie (mechanische) optische Fehleranzeige und Fehlerfernanzeige in den L-N-Wege für Klasse I und Klasse II Ableiter werden über einen gemeinsamen potentialfreien Umschaltkontakt ermöglicht. Das Basiselement kann mit variablen Anschlüssen montiert werden (Aussenleiter von oben oder unten). Schutzstecker können optional um 180° in das Basiselement eingesetzt werden (Steckerbeschriftung lesbar).

Die mechanische Codierung des Basiselements und des Steckers verhindert eine falsche Montage mit inkompatiblen Steckern. Es gibt eine Beschriftungsoption für den Schutzstecker und die Anschlüsse sowie biconnect-Anschlüsse zum Anschluss runder Leiter und Verdrahtungsbrücken.
