Phoenix Contact Überspannungsschutz-Ableiter Ü

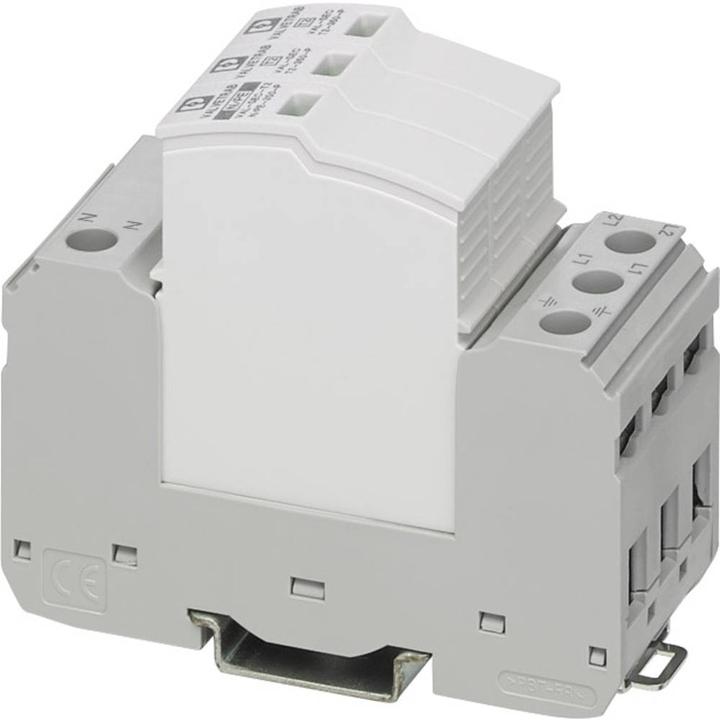

Steckbare Kombination aus Blitzstrom- und Überspannungsableiter (Typ 1+2/Klasse I+II Ableiter), bestehend aus Schutzsteckern und Basiselement für die DIN-Schienenmontage. Schutzschaltung für 3-phasige Stromversorgungsnetze mit kombiniertem N und PE in einem Leiter (5-Draht-System: L1, L2, L3, N, PE). Die Ausstattung umfasst geschlossene Funkenstrecken mit Zündmechanismus zur Auslösung der Ansprechspannung, direkt parallel geschaltete Varistoren und eine zusätzliche steckbare Summenstromfunkenstrecke zwischen N und PE. Eine Funktionsüberwachung für Klasse I und Klasse II Ableiter ist vorhanden, ebenso wie die Trennung der einzelnen L-N-Schutzwege im Fehlerfall. Es gibt eine spannungsfreie (mechanische) optische Fehleranzeige und eine Fernfehleranzeige in den L-N-Wege für Klasse I und Klasse II Ableiter über einen gemeinsamen potentialfreien Umschaltkontakt. Das Basiselement kann mit variablen Anschlüssen montiert werden (Aussenleiter von oben oder von unten). Schutzstecker können um 180° gedreht in das Basiselement eingesetzt werden (Steckerbeschriftung ist lesbar). Eine mechanische Codierung des Basiselements und des Steckers verhindert das falsche Einstecken von Steckverbindern. Es gibt eine Beschriftungsmöglichkeit für Schutzstecker und Anschlüsse sowie biconnect-Anschlüsse zum Anschluss runder Leiter und Verdrahtungsbrücken.
