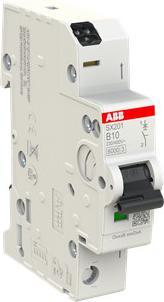

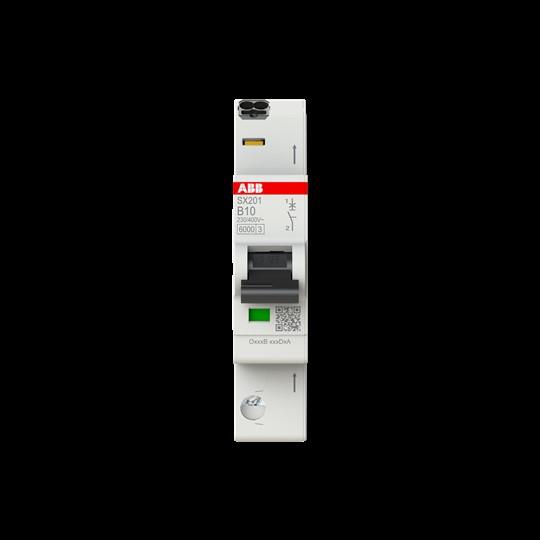

Thomas & Betts SX201-B10

ABB Stotz S&J Interruttore automatico B-Char. SX201-B10

Produttore: ABB Stotz S&J
Descrizione: Interruttore automatico B-Char. 6kA, 10A, 1P
Tipo: SX201-B10
Profondità di installazione: 69 mm
Caratteristica di intervento: B
Numero di poli (totale): 1
Numero di poli protetti: 1
Corrente nominale: 10 A
Tensione nominale: 230 V
Tensione di isolamento nominale Ui: 440 V
Resistenza alla tensione d'urto nominale Uimp: 4 kV
Capacità di interruzione nominale Icn secondo EN 60898 a 230 V: 6 kA
Tipo di tensione: AC
Capacità di interruzione nominale Icn secondo EN 60898 a 400 V: 6 kA
Frequenza: 50..60 Hz
Potenza dissipata: 2,1 W
Classe di limitazione dell'energia: 3
Installazione a incasso: no
Conduttore neutro in parallelo: no
Categoria di sovratensione: 3
Grado di inquinamento: 2
Dispositivi aggiuntivi possibili: no
Larghezza in unità di divisione: 1
Grado di protezione (IP): IP20
Temperatura ambiente durante il funzionamento: -25..55 °C
Protezione contro esplosioni: no

Gli interruttori automatici della serie SX 200 proteggono cavi e conduttori da sovraccarico e cortocircuito secondo le norme DIN VDE 0100-430 e DIN VDE 0100-530. Soddisfano i requisiti normativi DIN VDE 0641-11 e IEC/EN 60898-1. I loro terminali di collegamento brevettati con tecnologia Push-In garantiscono un contatto semplice e sicuro e una facile maneggevolezza. Al terminale Push-In superiore, lato uscita, possono essere collegati conduttori fino a 2 x 4 mm². Lato ingresso, le barre di fase PSX possono essere utilizzate per il cablaggio trasversale. Per l'alimentazione, i conduttori con sezioni fino a 10 mm² possono essere collegati direttamente all'apparecchio tramite il terminale a vite in classe di protezione IP20. Per una migliore visibilità durante l'alimentazione, l'apertura di collegamento del terminale a vite si trova sopra il terminale flessibile per la barra di fase. Numerose approvazioni rendono il SX200 adatto per l'uso in applicazioni domestiche e commerciali. Ogni dispositivo viene sottoposto a tre intensi test di qualità e prestazioni prima della consegna.
