Siemens Sinamica

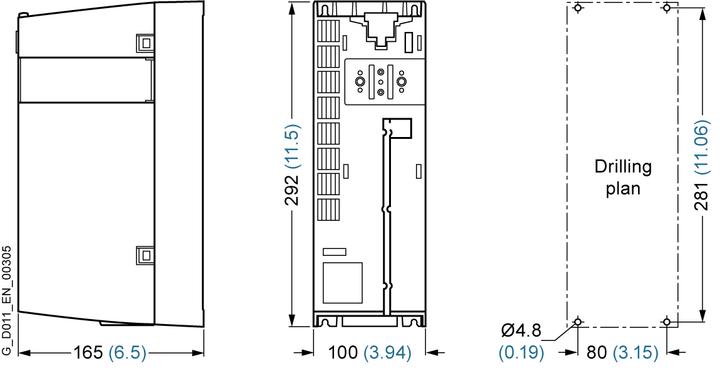

Modulo di Potenza SINAMICS PM240-2 non filtrato con freno integrato 1/3AC 200-240V +10/-10% 47-63Hz. Alta potenza di sovraccarico: 1,5 kW al 200% per 3 secondi, 150% per 57 secondi, 100% per 240 secondi, temperatura ambiente da -10 a +50°C. Bassa potenza di sovraccarico: 2,2 kW al 150% per 3 secondi, 110% per 57 secondi, 100% per 240 secondi, temperatura ambiente da -10 a +40°C. Dimensioni: 291 x 100 x 165 mm (HxWxD). Classe di protezione FSB IP20 senza unità di controllo e unità operativa, approvato dalla versione firmware CU V4.6.

Il Modulo di Potenza SINAMICS PM240-2 è il modulo di potenza ideale per applicazioni standard nell'ingegneria meccanica per il convertitore di frequenza modulare SINAMICS G120. Come parte del convertitore di frequenza modulare SINAMICS G120 (composto da sezione di potenza, unità di controllo e pannello operativo), i moduli di potenza PM240-2 (classe di protezione IP20) presentano un freno integrato (applicazioni a quattro quadranti) e sono adatti per una vasta gamma di applicazioni nell'ingegneria meccanica generale.

La sezione di potenza PM240-2 può essere combinata in modo flessibile con varie unità di controllo a seconda dell'ambito di applicazione e dei requisiti di sicurezza (ad es. STO, SS1, SBC, SLS, SDI, SSM). Quando combinata con le unità di controllo CU230-2, CU240x-2 e CU250S-2, forma il convertitore di frequenza funzionale SINAMICS G120.

Il PM240-2 in classe di protezione IP20 è un dispositivo montato su pannello per il quadro di controllo con un intervallo di potenza da 0,55 kW a 250 kW, disponibile in tre varianti di tensione: 200 V, 400 V e 690 V. I moduli di potenza sono disponibili non filtrati o con un filtro di linea di Classe A integrato e in sette dimensioni da FSA a FSG.

Per dissipare in modo ottimale il calore residuo all'esterno del quadro di controllo, la sezione di potenza è disponibile anche in variante push-through. Le dimensioni offrono anche funzionalità di Sicurezza Integrata. Grazie al design robusto, è possibile raggiungere lunghezze di cavo fino a 450 metri (dimensione FSF/FSG). Per un cablaggio conforme alle EMC, sono disponibili piastre di schermatura e set di connessione per schermatura. SINAMICS - semplicemente il mio drive.
