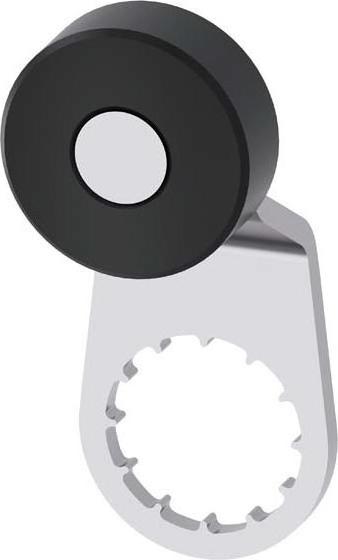

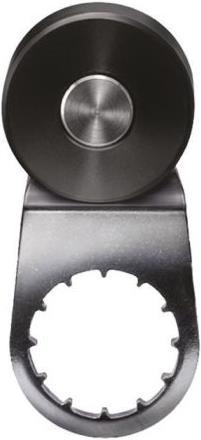

Siemens Leva Girevole

Tipo di attuatore: leva a rullo
Da utilizzare con: interruttore di fine corsa 3SE5

Gli elementi di attuazione per interruttori di fine corsa 3SE5 sono una serie di teste di interruttore progettate per essere utilizzate con l'interruttore di fine corsa SIRIUS della serie 3SE5. Grazie al loro collegamento a spina e all'interfaccia uniforme, queste teste di interruttore possono essere facilmente sostituite. Sono compatibili sia con unità di commutazione modulari che con unità di interruttori complete. I pistoni arrotondati e i pistoni a rullo consentono il funzionamento lungo l'asse del pistone o con la barra ad angolo retto rispetto all'asse del pistone. I pistoni arrotondati e i pistoni a rullo hanno un ulteriore percorso di corsa e quindi una maggiore distanza operativa. Per un'attuazione laterale e un percorso di corsa relativamente lungo, si raccomanda il pistone a rullo.

Sono disponibili leve a rullo e leve a rullo angolate. A seconda della direzione di uscita (sinistra o destra), sono possibili angoli di avvicinamento diversi (α = 30°) e angoli di seguimento (γ = 45°). Gli elementi di attuazione sono realizzati in acciaio finemente lavorato e hanno la forma di camme, bordi dritti o dischi a camma. Le leve di rotazione e gli elementi di attuazione a barra sono progettati per una velocità di avviamento elevata (v = 1,5 m/s) e offrono una selezione di opzioni di avvio. Sono insensibili a olio, polvere abrasiva, ghiaccio e materiali a grana grossa. Con la leva di rotazione, l'angolo di avvicinamento massimo è sempre uguale all'angolo di seguimento massimo.

L'elemento di attuazione a pistone può essere utilizzato quando non è possibile utilizzare un elemento di attuazione con angolo di avvicinamento e angolo di seguimento. È possibile un'impostazione di 10° della leva di rotazione. Le barre a molla possono essere utilizzate per attuazioni indefinite e stati di avvio variabili, consentendo l'avvio da qualsiasi direzione. Il pistone a rullo è progettato per un montaggio centrale con filettatura M18 x 1 e consente un montaggio rapido e una facile regolazione. Le leve a forcella possono essere attivate in due direzioni e offrono un elemento di attuazione scorrevole per movimenti alternati.
