Niedax HU 4530/300 E5L

Maniglia sospesa Niedax profilo a U HU 4530/300 E5L

Produttore: Niedax
Designazione: Maniglia sospesa profilo U 43,5 x 29,5 x 305 mm
Tipo: HU 4530/300 E5L
Lunghezza: 301 mm
Larghezza del profilo: 30 mm
Altezza del profilo: 45 mm
Design: Profilo a U
Capacità di carico: 2 kN
Idoneo per integrità funzionale: No
Materiale: Acciaio inossidabile
Decapato: Sì
Grado del materiale: Acciaio inossidabile (V4A)
Protezione della superficie: Altro
Peso: 0,5814 kg

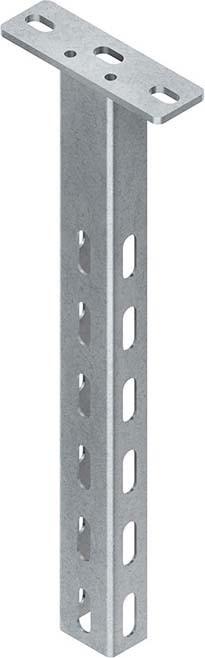

La maniglia sospesa Niedax profilo a U HU 4530/300 E5L presenta un supporto sospeso con un profilo a U perforato su tre lati e una piastra superiore saldata. È progettata per bracci sospesi per installazione unilaterale, bilaterale e trilaterale, prevenendo la deformazione del profilo del braccio durante l'installazione. Per motivi statici, si dovrebbe considerare il profilo distanziatore HDS 45.30 E5 con vite a testa esagonale. Se il supporto è fissato al profilo di supporto sospeso da un lato, il lato chiuso del supporto deve allinearsi con il web del profilo di supporto sospeso.

Per consentire l'installazione senza problemi del cappuccio protettivo, il supporto deve essere montato a una distanza di 50 mm (bordo inferiore del supporto fino alla fine del supporto sospeso) sopra la fine del supporto sospeso.

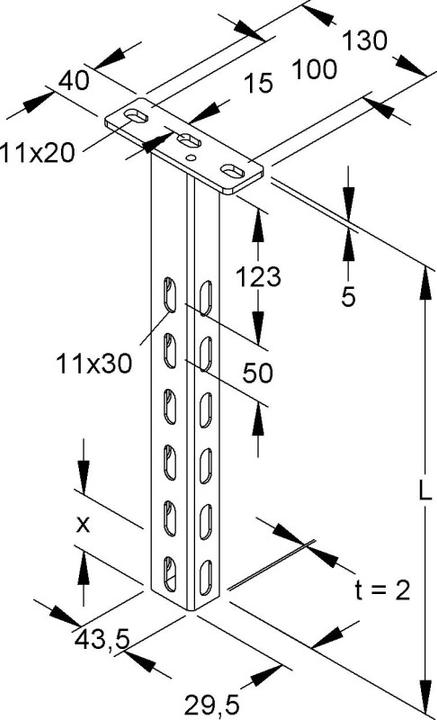

Dimensioni (approssimative):
Piastra superiore L x P x H: 130 x 40 x 5 mm
Fori di montaggio: 11 x 20 mm
Distanza centrale: 100 mm
Fori centrali della piastra superiore: 11 x 20 mm, 15 mm dal bordo laterale
Dimensioni del profilo a U: 43,5 x 29,5 x 29,5 mm
Spessore del materiale: 2 mm
Distanza dalla perforazione del profilo a tre lati alla piastra superiore: 123 mm
Perforazione del profilo a tre lati, singola fila: 11 x 30 mm
Distanza centrale: 50 mm
Lunghezza totale: 301 mm
Materiale: Acciaio inossidabile, numero di materiale 1.4571.
