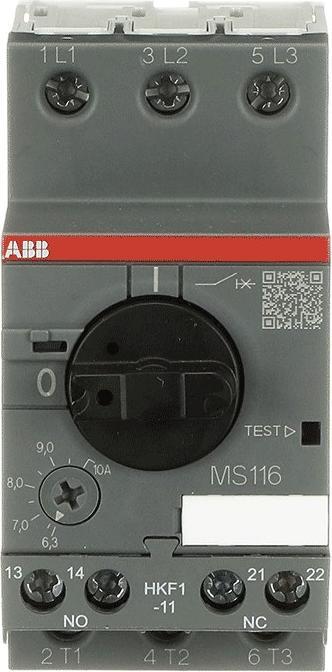

ABB MS116-10-HKF1-1

ABB Stotz S&J Interruttore di protezione motore MS116-10-HKF1-11

Produttore: ABB Stotz S&J
Denominazione: Interruttore di protezione motore
Tipo: MS116-10-HKF1-11
Impostazione corrente del dispositivo di sovraccarico: 6,3..10 A
Intervallo di impostazione del dispositivo di cortocircuito senza ritardo: 150 A
Con protezione termica: sì
Sensibile alla mancanza di fase: sì
Tecnologia di attivazione: termomagnetica
Tensione nominale di esercizio: 690 V
Corrente nominale Iu: 10 A
Potenza nominale di esercizio in AC-3, 400 V: 4 kW
Tipo di collegamento del circuito principale: collegamento a vite
Tipo di elemento di attivazione: manopola girevole
Tipo di dispositivo: apparecchiatura completa in custodia
Con interruttore ausiliario integrato: sì
Con dispositivo di sottotensione integrato: no
Numero di poli: 3
Corrente di interruzione nominale del cortocircuito Icu a 400 V, AC: 75 kA
Grado di protezione (IP): IP20
Altezza: 90 mm
Larghezza: 45 mm
Profondità: 85,6 mm

L'interruttore di protezione motore MS116 con protezione termica ed elettromagnetica rappresenta la serie compatta ed economica per la protezione dei motori fino a 15 kW (400 V) con una larghezza modulare di 45 mm. Il dispositivo compensato in temperatura ha un comando a manopola con un chiaro indicatore di stato di commutazione I/0. La manopola può essere bloccata in posizione 0 tramite un dispositivo di chiusura. Contatti ausiliari e di segnalazione, così come dispositivi di sottotensione e di sovraccarico, possono essere montati senza attrezzi. MS116-HKF1-11 è dotato di un interruttore ausiliario montato frontalmente con contatti 1S-/1Ö. Le guide a 3 fasi per 65 A o per 100 A e i blocchi di alimentazione per 25 mm² o 35 mm² consentono l'alimentazione comune di più interruttori di protezione motore. Custodie di protezione e accessori per l'installazione in quadro elettrico e porta completano la gamma. EAN: 4013614394805.
