ABB Interruttore automatico

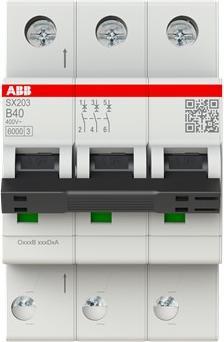

ABB Stotz S&J Interruttore automatico B-Char. SX203-B40

Produttore: ABB Stotz S&J
Descrizione: Interruttore automatico B-Char. 6kA, 40A, 3P
Tipo: SX203-B40
Profondità di installazione: 69 mm
Caratteristica di intervento: B
Numero totale di poli: 3
Numero di poli protetti: 3
Corrente nominale: 40 A
Tensione nominale: 400 V
Tensione di isolamento nominale Ui: 440 V
Resistenza alla tensione d'impulso Uimp: 4 kV
Tipo di tensione: AC
Capacità di interruzione nominale Icn secondo EN 60898 a 400 V: 6 kA
Frequenza: 50..60 Hz
Potenza dissipata: 14,4 W
Classe di limitazione dell'energia: 3
Installazione a incasso: no
Conduttore neutro in parallelo: no
Categoria di sovratensione: 3
Grado di inquinamento: 2
Dispositivi aggiuntivi possibili: no
Larghezza in unità di divisione: 3
Grado di protezione (IP): IP20
Temperatura ambiente durante il funzionamento: -25..55 °C
Antideflagrante: no

Gli interruttori automatici della serie SX 200 proteggono cavi e conduttori da sovraccarichi e cortocircuiti secondo le norme DIN VDE 0100-430 e DIN VDE 0100-530. Soddisfano i requisiti di costruzione DIN VDE 0641-11 e IEC/EN 60898-1. I loro terminali di connessione brevettati con tecnologia Push-In garantiscono un contatto e una maneggevolezza semplici e sicuri. Alla morsettiera Push-In superiore, sul lato di uscita, possono essere collegati conduttori fino a 2 x 4 mm². Sul lato di ingresso, le barre di fase PSX possono essere utilizzate per il cablaggio incrociato. Per l'alimentazione, i conduttori con sezioni fino a 10 mm² possono essere collegati direttamente all'apparecchio tramite il morsetto a vite in classe di protezione IP20. Per una migliore visibilità durante l'alimentazione, l'apertura di connessione del morsetto a vite si trova sopra il morsetto flessibile per la barra di fase. Numerose approvazioni rendono il SX200 adatto per l'uso in applicazioni domestiche e commerciali. Ogni dispositivo viene sottoposto a tre test intensivi di qualità e prestazioni prima della consegna.
