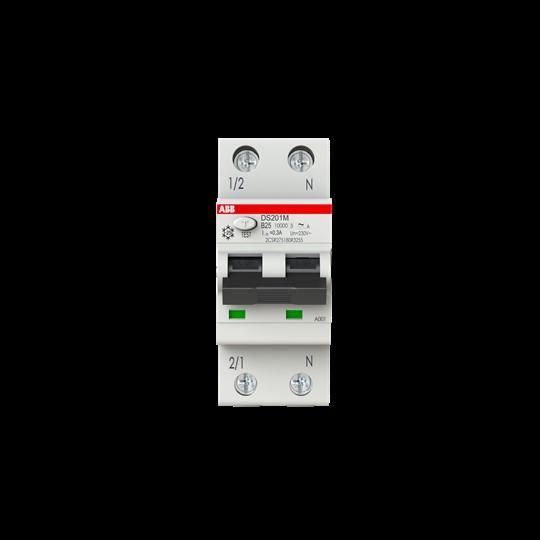

ABB DS201 M B25 A300

ABB Stotz S&J Interruttore FI/LS DS201MA-B25/0,3

Produttore: ABB Stotz S&J
Descrizione: Interruttore FI/LS 10kA, 1p+N
Tipo: DS201MA-B25/0,3
Numero di poli (totale): 2
Numero di poli protetti: 1
Tensione nominale: 240 V
Tensione di isolamento nominale Ui: 500 V
Resistenza alla tensione d'urto Uimp: 4 kV
Corrente nominale: 25 A
Corrente di guasto nominale: 0,3 A
Tipo di corrente di guasto: A
Classe di limitazione dell'energia: 3
Capacità di interruzione nominale secondo EN 61009: 10 kA
Capacità di interruzione nominale secondo IEC 60947-2: 15 kA
Capacità di interruzione nominale Icn secondo EN 61009-1: 10 kA
Caratteristica di interruzione: non ritardata
Resistenza alla corrente d'urto: 0 kA
Tipo di tensione: AC
Frequenza: 50/60 Hz
Caratteristica di attivazione: B
Conduttore neutro in parallelo: sì
Con dispositivo di bloccaggio: no
Categoria di sovratensione: 3
Grado di inquinamento: 2
Temperatura ambiente durante il funzionamento: -25..55 °C
Larghezza in unità di divisione: 2
Profondità di installazione: 69 mm
Installazione a incasso: no
Protezione contro attivazioni errate: no
Grado di protezione (IP): IP20

L'interruttore ABB Stotz S&J FI/LS DS201MA-B25/0,3 offre protezione per persone e beni, nonché protezione contro incendi causati da elettricità secondo le norme DIN VDE 0100-410 e DIN VDE 0100-530. Garantisce la protezione dei circuiti monofase contro sovraccarichi e cortocircuiti, oltre a protezione in caso di correnti alternate sinusoidali e correnti pulsanti con una componente di corrente continua di guasto liscia fino a 6 mA verso terra. Inoltre, offre protezione da guasti (protezione in caso di contatto indiretto), protezione aggiuntiva (con I?n = 30 mA) e protezione contro incendi (con I?n = 300 mA).

L'interruttore soddisfa le norme di prodotto IEC/EN 61009-1 (VDE 0664-20) e IEC/EN 61009-2-1 (VDE 0664-21). I campi di applicazione includono utilizzi domestici, commerciali e industriali. L'ampia gamma di accessori offre tutto il necessario per le installazioni. Numerose approvazioni rendono il DS201 adatto per l'uso a livello mondiale. La capacità di interruzione nominale secondo IEC/EN 61009 Icn è di 10 kA. L'RCBO DS201 MA Tipo A è protetto a 1 polo (LS) e commutante a 2 poli.
