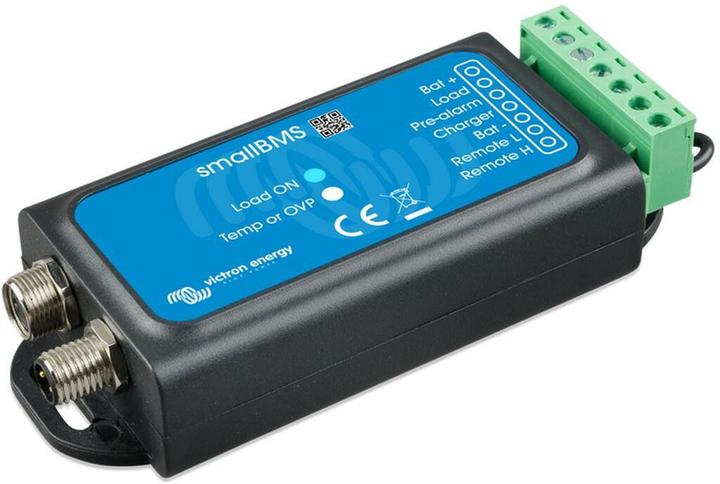

Victron Energy Small BMS

Das miniBMS kann das VE.Bus BMS in mehreren Anwendungen ersetzen. Es ist jedoch nicht für die Nutzung mit VE.Bus MultiPlus und Quattro Wechselrichtern/Ladegeräten geeignet, da keine VE.Bus Schnittstelle vorhanden ist. Das miniBMS ist für die Nutzung mit Victron Smart LiFePo4 Batterien mit M8 Rundsteckverbinder ausgelegt.

Das miniBMS hat zwei Ausgänge, ähnlich wie das VE.Bus BMS.

Technische Daten:

• Eingangsspannungsbereich Normalbetrieb (Vbat): 8 - 70V DC
• Stromaufnahme Normalbetrieb: 2,7 mA (ohne Ausgang "Load" und Ausgangsstrom Ladegerät)
• Stromaufnahme bei geringer Zellspannung: 2 mA
• Stromaufnahme Fernbedienung aus: 1,5 mA
• Lastausgang Normal: HIGH (Vbat - 0,1 V), Quellstrombegrenzung: 1 A (nicht kurzschlussfest), Senkstrom: 0 A (Ausgang potentialfrei)
• Ausgang Ladegerät Normal: HIGH (Vbat - 0,6 V), Quellstrombegrenzung: 10 mA (kurzschlussfest), Senkstrom: 0 A (Ausgang potentialfrei)

Allgemeines:

• Betriebstemperatur: -20 bis +50°C (0 - 120°F)
• Feuchte max.: 95 % (nicht kondensierend)
• Schutzklasse: IP20

Gehäuse:

• Material und Farbe: ABS, schwarz, matt
• Gewicht: 0,1 kg
• Masse (HxBxT): 106 x 42 x 23 mm

Normen:

• Sicherheit: EN 60950
• Emission: EN 61000-6-3, EN 55014-1
• Störfestigkeit: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Automobilbranche: Richtlinie UN/ECE-R10 rev. Fassung 4.
