SKF Nadellager

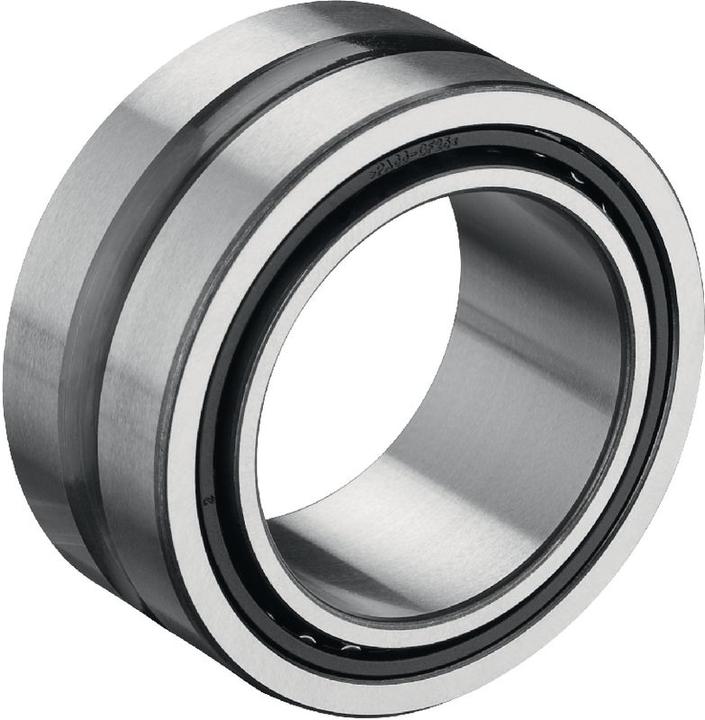

SKF Nadellager mit Innenring, NKI 25/20 TN 25x38x20

Nadellager Typ NA 49, NA 69, NKI und NKIS. Nadellager mit Laufringen aus Wälzlagerstahl sind niedrig bauende Wälzlager mit relativ hoher Tragfähigkeit. Die Lager mit Innenringen kommen für Lagerungen infrage, bei denen Härten und Schleifen der Welle nicht möglich ist. Sie lassen zwischen Welle und Gehäuse Axialverschiebungen nur innerhalb bestimmter Grenzen zu. Die Lager mit Borden am Aussenring sind in erster Linie als einreihige Lager ausgeführt. Bei allen bilden Aussenring, Nadelrollen und Käfig eine selbsthaltende Einheit. Lager der Reihe NA 49 sind auch mit schleifenden Dichtungen erhältlich. Dies schützt die Lager wirksam gegen Eindringen von Verunreinigungen und gegen den Austritt von Schmierfett. Der Innenring der abgedichteten Lager ist um 1 mm breiter ausgeführt und hat ein Schmierloch. Dadurch ist sichergestellt, dass die Lager auch bei kleinen, axialen Verschiebungen der Welle gegenüber dem Gehäuse noch wirksam abgedichtet sind.

Hauptabmessungen: ISO 15:2011 / DIN 620:2000 / ISO 1206:2001 / DIN 617:1993 bei Lagern der Reihen (R)NA 48, (R)NA 49 und (R)NA 69.

Vorsetzzeichen:

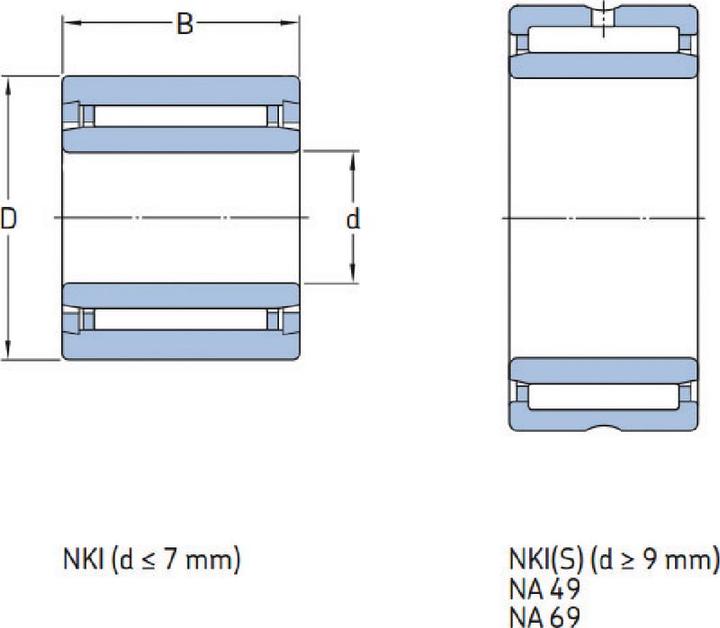

NA 49 / NA 69 Nadellager mit Borden am Aussenring, mit Innenring
NKI / NKIS Nadellager mit Borden am Aussenring, mit Innenring

Nachsetzzeichen:
2RS Stahlblecharmierte Berührungsdichtungen aus Acrylnitril-Butadien-Kautschuk (NBR) auf beiden Seiten
TN Glasfaserverstärkter Käfig aus Polyamid 66.
