SKF Nadellager

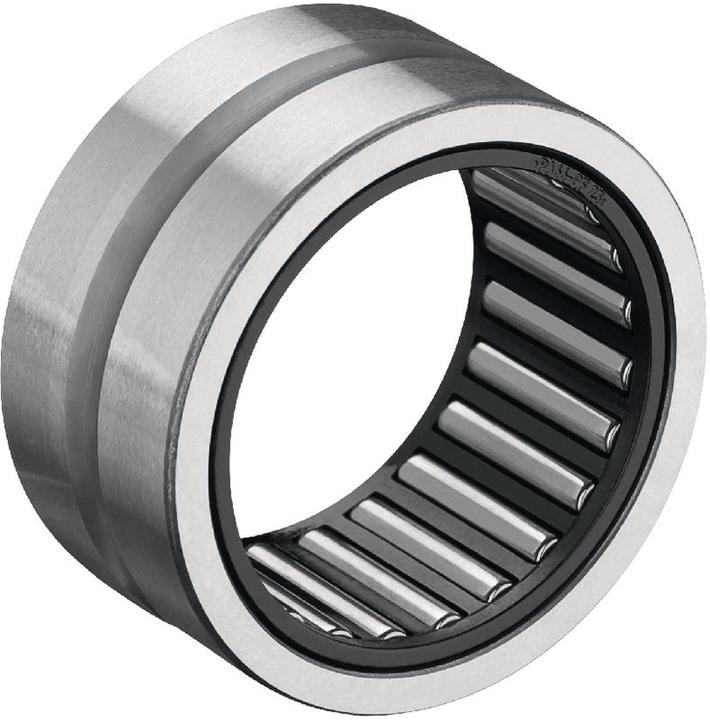

SKF Nadellager ohne Innenring, NK 8/16 TN 8x15x16

Nadellager Typ RNA 49, RNA 69, NK und NKS

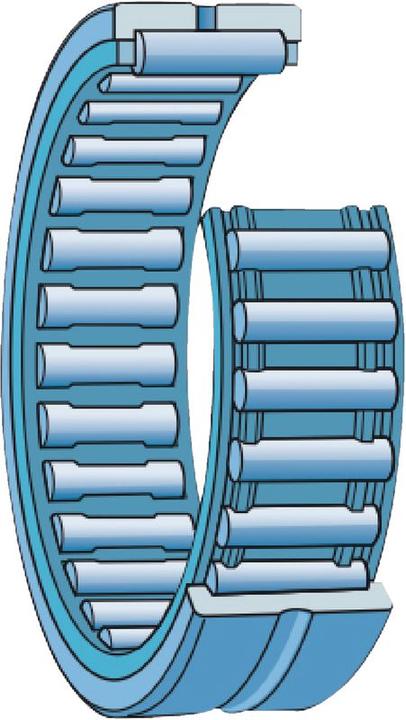

Nadellager mit Laufringen aus Wälzlagerstahl sind niedrig bauende Wälzlager mit relativ hoher Tragfähigkeit. Die Lager ohne Innenringe stellen eine optimale Problemlösung für Lagerungen dar, bei denen die Wellen gehärtet und geschliffen werden können. Da der Innenring entfällt, kann die Welle stärker und somit auch steifer ausgeführt werden. Die axiale Verschiebbarkeit der Welle gegenüber dem Gehäuse ist zudem nur noch von der Breite der Laufbahn auf der Welle abhängig. Die Lager mit Borden am Aussenring sind in erster Linie als einreihige Lager ausgeführt. Bei allen bilden Aussenring, Nadelrollen und Käfig eine selbsthaltende Einheit. Lager der Reihe RNA 49 sind auch mit schleifenden Dichtungen (Nachsetzzeichen 2RS) erhältlich. Dies schützt die Lager wirksam gegen Eindringen von Verunreinigungen und gegen den Austritt von Schmierfett.
Hauptabmessungen: ISO 15:2011 / DIN 620:2000 / ISO 1206:2001 / DIN 617:1993 bei Lagern der Reihen (R)NA 48, (R)NA 49 und (R)NA 69

Vorsetzzeichen:

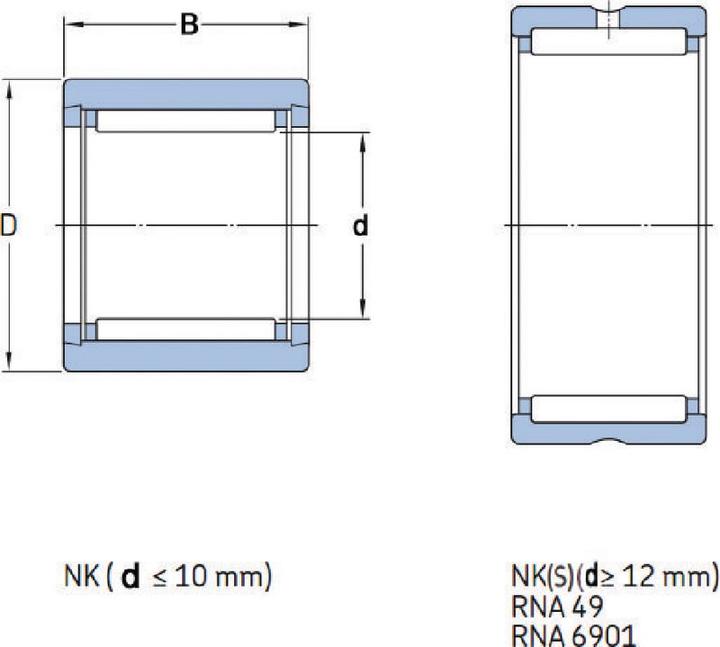

RNA 49 / RNA 69 Nadellager mit Borden am Aussenring, ohne Innenring
NK / NKS Nadellager mit Borden am Aussenring, ohne Innenring

Nachsetzzeichen:
2RS Stahlblecharmierte Berührungsdichtungen aus Acrylnitril-Butadien-Kautschuk (NBR) auf beiden Seiten
TN Glasfaserverstärkter Käfig aus Polyamid 66.
