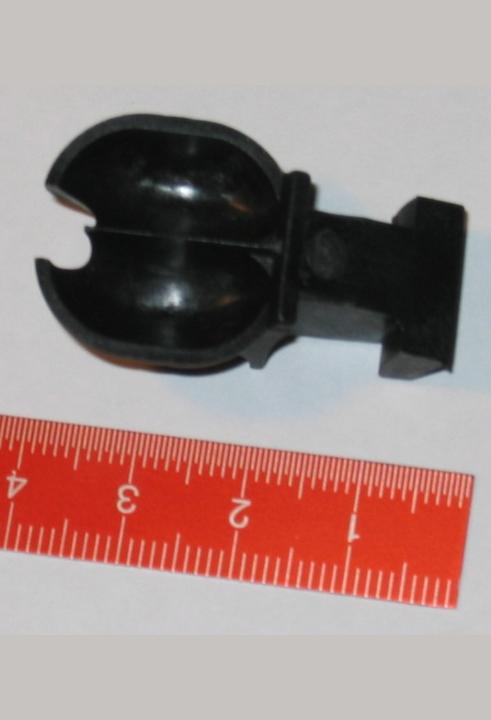

Maurer Turbinenschaufel Nylon B

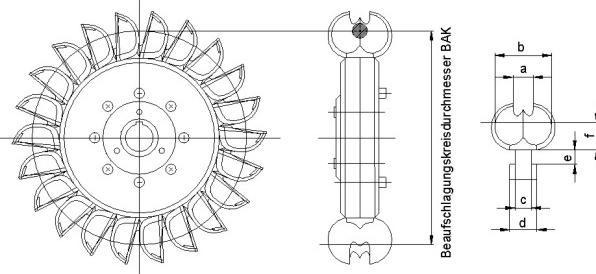

Dank der clever gewählten Form des Sockels können diese Turbinenblätter auf einfachste Weise ein Peltonlaufrad für eine kleine Wasserturbine erstellen. Maximale Strahldurchmesser a = 6,6; Blattbreite b = 19; Wellenbreite c = 8; Sockelbreite d = 14; Flanschkragenbreite e = 10; Strahlkreisabstand f = 11; Blattsteigung g = 14,9. Material: Glasfaserverstärktes Polyamid PA GFV (Kugeln) Guss nicht verputzt. Dynamischer Druck bis zu 20 bar. Über 15 bar muss die Montagescheibe aus Stahl gefertigt sein; darunter ist Aluminium möglich. Minimale Blastradiusdurchmesser 80 mm.

Bearbeitungstabelle für Turbinenräder:

• Blatt B: Breite 19 mm; Blastdurchmesser < 6,6 mm; Nutentiefe 3,3 mm; Nutbreite > 5,5 mm
• Anzahl der Blätter z
• Blastkreis Ø [mm]
• Naben Ø [mm]
• Nut Ø aussen [mm]
• Rad Ø aussen [mm]

11: 75,6, 53,6, 33,6, 95,6
12: 80,4, 58,4, 38,4, 100,4
13: 85,3, 63,3, 43,3, 105,3
14: 90,2, 68,2, 48,2, 110,2
15: 95,1, 73,1, 53,1, 115,1
16: 99,9, 77,9, 57,9, 119,9
17: 104,8, 82,8, 62,8, 124,8
18: 109,7, 87,7, 67,7, 129,7
19: 114,5, 92,5, 72,5, 134,5
20: 119,4, 97,4, 77,4, 139,4
21: 124,3, 102,3, 82,3, 144,3
22: 129,1, 107,1, 87,1, 149,1
23: 134,0, 112,0, 92,0, 154,0
24: 138,9, 116,9, 96,9, 158,9
25: 143,8, 121,8, 101,8, 163,8
26: 148,6, 126,6, 106,6, 168,6
27: 153,5, 131,5, 111,5, 173,5
28: 154,4, 136,4, 116,4, 178,4.
