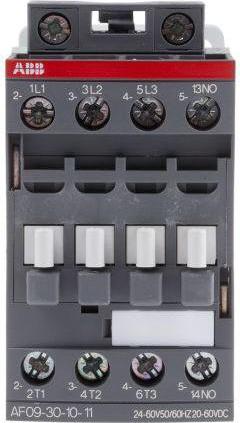

ABB STOTZ-KONTAKT Schütz 24-60 50/60 20-60VDC AF09-30-10-11

ABB Stotz S&J Schütz AF09-30-10-11 Hersteller: ABB Stotz S&J Bezeichnung: Schütz 24-60 50/60 20-60VDC Typ: AF09-30-10-11 Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24..60 V Bemessungssteuerspeisespannung Us bei AC 60 Hz: 24..60 V Bemessungssteuerspeisespannung Us bei DC: 20..60 V Spannungsart zur Betätigung: AC/DC Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW Bemessungsbetriebsleistung NEMA: 1,4914 kW Geeignet für Reiheneinbau: nein Anzahl der Hilfskontakte als Schliesser: 1 Anschlussart Hauptstromkreis: Schraubanschluss Anzahl der Schliesser als Hauptkontakte: 3.

Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
