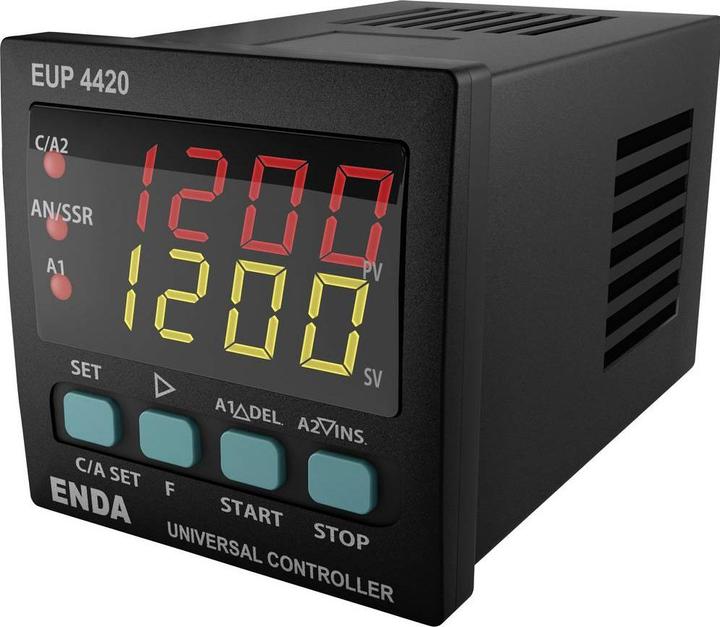

Enda EUP4420-230 PID Universalregler Pt100, J, K, L, T, S, R SSR, Relais 8A (B x H) 48mm x 48mm

Universeller 3-Punkt PID-Regler, 48x48mm. Zu den Merkmalen gehören die Möglichkeit, zwei Sollwerte einzustellen und den analogen Ausgang für 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV oder 0-50mV zu konfigurieren. Er verfügt über Messeingänge für Thermoelemente, PT100, J, K, L, T, S, R, mA, mV und V. Der Regler berechnet automatisch die PID-Parameter (SELFTUNE) und kann als 3-Punkt-Regelung oder Motorventilsteuerung fungieren. Drei verschiedene Funktionen können dem digitalen Eingang und der F-Taste zugewiesen werden. Er bietet einen sanften Start mit einer Zeitangabe für den Sollwert. Der Ausgang kann als Relais-, Analog- oder SSR-Ausgang ausgewählt werden. Der analoge Ausgang kann auf 0-20mA, 4-20mA oder als SSR-Ausgang eingestellt werden. Er umfasst eine Rampenfunktion mit bis zu 16 Stufen. Der A1-Relaisausgang kann als Alarm- oder PID-Relaisausgang für Kühlung konfiguriert werden, während der C/A2-Relaisausgang als Alarm- oder Steuerausgang für Heizung eingestellt werden kann. Eine Offset-Einstellung für die Eingangsvariable ist verfügbar, und die Heiz- oder Kühlfunktion kann konfiguriert werden. Das periodische Schaltverhalten des Relais kann im Falle eines Sensorbruchs eingestellt werden. Die Programmierung kann über Tasten oder das Modbus-Protokoll erfolgen.

Spezifikationen:

• Hersteller-Teilenummer: EUP4420-230
• Montagetyp: Einbau
• Anzahl der digitalen Eingänge: 1
• Anzahl der Relaisausgänge: 2
• Betriebsspannung: 230 V AC
• Ausgänge (Thermostate): SSR, 8 A Relais
• Produktgrösse (Höhe): 48 mm
• Produktgrösse (Breite): 48 mm
• Produkttyp: Universeller Regler
• Einbautiefe: 87 mm
• Sensortyp: Pt100, J, K, L, T, S, R
• Thermostattyp: PID
• Typ (Herstellerbezeichnung): EUP4420-230.
