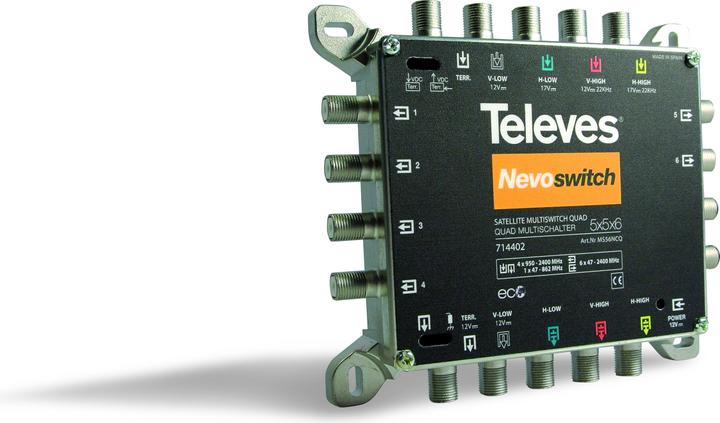

Televes Multischalter 12,70cm (5") 6 Guss NEVO m.NT quad kask. MS56NCQ

Kaskadierbarer und QUAD-kompatibler Multischalter mit 5 Eingängen (1 terrestrisch und 4 Polaritäten eines Satelliten) und 6 TN-Ausgängen. Er kann als einzelner Multischalter (Sternverteilung) oder als Kaskadenschalter aufgrund der schaltbaren Abschlusswiderstände verwendet werden.

Highlights

• Inklusive 12 V Netzteil MS-NT1208N
• Kompatibel mit QUAD LNB dank 22KHz Generator
• Ein Schalter zur Speisung terrestrischer Vorverstärker oder für die Durchgangsversorgung
• Fernspeisung über VL
• DC-Zirkulation von den Eingängen nach oben
• Terrestrisch aktiv
• Europäisches Design, Qualität und Herstellung

Eigenschaften

• Sehr kompaktes Gehäuse
• Gussgehäuse mit hervorragenden Abschlusseigenschaften
• Farbcode für Eingänge und Ausgänge
• ECO-Modus
• Sehr flexibel: dank schaltbarer Abschlusswiderstände für jeden einzelnen oder Kaskadenschalter
• 12 V Stromversorgung
• Geringer Stromverbrauch, daher wirtschaftlicher Betrieb (empfängerbetrieben)

Technische Spezifikationen

Anzahl der Eingänge: 5
Anzahl der Kaskadenausgänge: 5
Anzahl der Teilnehmerausgänge: 6
Frequenzbereich TERR: 47 ... 862 MHz
Frequenzbereich SAT: 950 ... 2400 MHz
Eingangspegel TERR: 92 dBμV
Eingangspegel SAT: 105 dBμV
Durchgangsdämpfung TERR: 2 dB
Durchgangsdämpfung SAT: 1,5 ... 4 dB
Teilnehmerdämpfung 1...8 TERR: 2 dB
Teilnehmerdämpfung 1...8 SAT: 1 dB
Entkopplung H/V: > 30 dB
TN-Entkopplung: > 25 dB
Stromversorgung: 12 Vdc
Max. Stromverbrauch (Netzteil): 40 mA
Max. Stromverbrauch (STB): 35 mA
Betriebstemperatur: -5 ... 45 °C
Schutzindex: 20

Physikalische Daten

Nettogewicht: 488 g
Bruttogewicht: 488 g
Breite: 137 mm
Höhe: 121 mm
Tiefe: 29 mm
Hauptproduktgewicht: 366 g.
