RF-Elements SH-CC-5-80 - Symmetrische Hornantenne, Carrier Class

RF Elements SH-CC-5-80 - Symmetrische Hornantenne, Carrier-Klasse

Die SH-CC-Serie bietet einzigartige RF-Leistung in einem sehr kompakten Format. Skalarhornantennen haben symmetrische Strahlen mit identischen Mustern in der vertikalen und horizontalen Ebene. Extrem kleine Seitenlappen sorgen für stark reduzierte Interferenzen.

SH-CC-Antennen sind ideal für die Abdeckung von Bereichen mit nahen Clients, wo Nullzonenprobleme auftreten. Hochdichte AP-Cluster und die Ko-Lokalisierung von Funkgeräten sind jetzt aufgrund der sehr einzigartigen RF-Strahlungsmuster und der kompakten Grösse praktisch. Die SH-CC 5-80 Antenne ist mit N-Weibchen-Anschlüssen ausgestattet.

Technische Daten:

• Funkverbindung: 2x N-Weibchen-Montageanschluss
• Antennentyp: Horn
• Materialien: UV-beständiger Polycarbonat, Polypropylen, Aluminium, Zink, Edelstahl
• Umweltschutz: IP55
• Durchmesser der Mastmontage: 15-86 mm
• Temperatur: -30°C bis +55°C (-22°F bis +131°F)
• Windbeständigkeit: 160 km/h
• Mechanische Neigung: +/- 25°
• Gewicht: 1,8 kg / 4 lbs – Einzelgerät, 2,4 kg / 5,3 lbs – Einzelgerät einschliesslich Verpackung

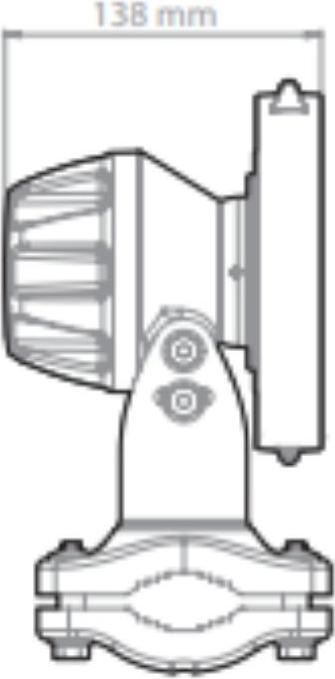

• Abmessungen: Verkaufsverpackung: 32 x 20 x 22 cm

Leistung:

• Frequenzbereich: 5180 - 6100 MHz
• Gewinn: 10,4 dBi
• Azimut/Elevation Strahlbreite -3 dB: H 60° / V 60°
• Azimut/Elevation Strahlbreite -6 dB: H 81° / V 81°
• Front-to-Back-Verhältnis: 37 dB
• VSWR max.: 1,8
• Polarisation: Dual linear H + V
• Impedanz: 50 Ohm.
