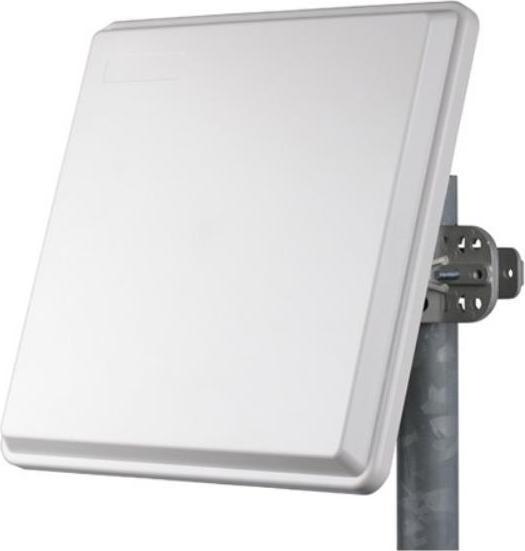

Mars MA-WD56-DP16B - Doppelt polarisierte Base Station-Antenne, 90°

MARS MA-WD56-DP16B - Dual Polarized Basisstationsantenne, 90°

Die MARS 90° Breitband-Dual-Polarisation-Sektorantenne bietet eine kosteneffiziente Lösung für grossflächige WLL-, WLAN-, H-LAN-, ISM-, UNII-, öffentliche Sicherheit-, kommunale Mesh-Netzwerke und Punkt-zu-Mehrpunkt-Anwendungen.

Zusätzliche Merkmale:

• Stabile Leistung mit 16 dBi Gewinn
• Kompakte Grösse, die eine einfache Integration in jede Umgebung ermöglicht
• Neigbarer Halter, der eine schnelle und einfache Installation erlaubt
• UV-geschützter Radom, geeignet für Installationen in rauen Umgebungen

Elektrisch:

• Frequenzbereich: 4,9 - 6,1 GHz
• Gewinn, typ.: 16 dBi
• VSWR, max.: 1,7:1
• Polarisation: Dual, vertikal und horizontal
• 3 dB Strahlbreite, H-Ebene, typ.: 90°
• 3 dB Strahlbreite, E-Ebene, typ.: 8°
• Seitenlappen, min.: V-pol. ETSI EN 302 085 V1.2.3 – CS2; H-pol. ETSI EN 302 085 V1.2.3 – CS3
• Kreuzpolarisation, typ.: -15 dB
• Front-zu-Rück-Verhältnis, min.: -30 dB
• Port-zu-Port-Isolation, typ.: -30 dB
• Eingangsleistung, max.: 10 Watt
• Eingangsimpedanz: 50 Ohm
• Blitzschutz: DC-geerdet

Mechanisch:

• Abmessungen (H x B x T): 370 x 370 x 40 mm (14,5" x 14,5" x 1,6")
• Gewicht: 2 kg
• Anschluss (ohne Gehäuse): 2x N-Typ, weiblich
• Anschluss (mit Gehäuse): 2x SMA
• Rückwand: Aluminium, geschützt durch chemische Passivierung
• Radom: UV-geschütztes Polycarbonat
• Gehäuse - gross: 287 x 287 x 68 mm (äussere Abmessung)
• Halterung: MNT-22 Halterung

Umwelt:

• Betriebstemperaturbereich: -55°C bis +65°C
• Vibration: Nach IEC 60721-3-4
• Windlast: 200 km/h (Überleben)
• Entflammbarkeit: UL94
• Wasserdichtigkeit: IP-67
• Luftfeuchtigkeit: ETS 300 019-1-4, EN 302 085 (Anhang A.1.1)
• Salznebel: Nach IEC 68-2-11
• Eis und Schnee: 25 mm radial (Überleben).
