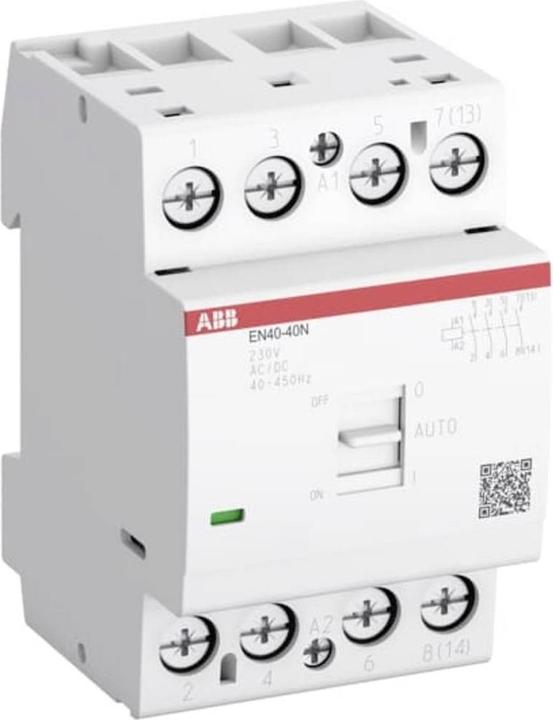

ABB EN40-40N-06

ABB Stotz S&J EN Installationsschütze EN40-40N-06

Hersteller: ABB Stotz S&J
Bezeichnung: EN Installationsschütze
Typ: EN40-40N-06
Bemessungsbetriebsspannung: 220..400 V
Bemessungsbetriebsstrom: 40 A
Gebrauchskategorie: 7
Bemessungsbetätigungsspannung: 230 V
Spannungsart der Betriebsspannung: AC/DC
Spannungsart der Betätigungsspannung: AC/DC
Anzahl der Kontakte als Schliesser: 4
Schieber für Handschaltung: ja
Breite in Teilungseinheiten: 3
Einbautiefe: 58 mm
Zusatzeinrichtungen möglich: ja
Mit Tag-/Nachtfunktion: ja
Brummfrei: ja
Schutzart (IP): IP20

ABB Stotz S&J EN Installationsschütze EN40-40N-06: weitere Details
4-polige Schütze EN40..N mit 54 mm Baubreite steuern 3-phasige Lasten bis 40 A und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Sie schalten elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind deshalb absolut brummfrei und leise beim Schalten. EN40..N haben einen integrierten Umschalter zur Wahl zwischen drei Betriebsarten: manuell ausgeschaltet (auch bei anliegendem Steuersignal), Automatikbetrieb (normale Schützfunktion) und manuell eingeschaltet mit Rückkehr zum Automatikbetrieb, sobald die Spule das nächste Mal mit Spannung versorgt wird. Dies bietet zahlreiche Vorteile: so kann z. B. bei einer Inbetriebnahme auch ohne Steuersignal ein Funktionstest des Lastkreises durchgeführt werden, ebenso kann bei vorhandenem Steuersignal der Lastkreis jederzeit schnell und einfach abgeschaltet werden. Ein als Zubehör linksseitig anbaubarer Hilfsschalter sowie Plombierkappen und ein Distanzstück ergänzen das Sortiment. EN40..N haben Installationsdesign und erfüllen unter anderem die Haushaltsnorm EN61095, sie sind daher besonders geeignet für den Verteilereinbau.
