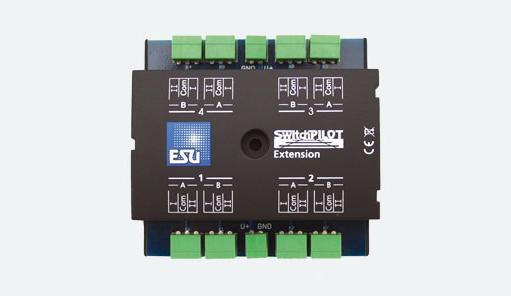

ESU Estensione SwitchPilot

Se necessario, il SwitchPilot può essere potenziato con il Modulo di Estensione SwitchPilot. Collegato al lato del SwitchPilot, offre quattro uscite a relè, utilizzate per commutare carichi senza potenziale o per polarizzare il deviatoio; l'integrazione ideale per circuiti complessi.

Modalità di funzionamento
Il Modulo di Estensione SwitchPilot funziona esclusivamente in combinazione con un SwitchPilot. Collegato al lato, riceve la sua alimentazione elettrica direttamente dal SwitchPilot. Contiene un totale di quattro relè doppi (2 x DPDT), ciascuno dedicato a una coppia di uscite transistorizzate del SwitchPilot. La posizione di commutazione del relè è direttamente dipendente dallo stato di questa coppia di uscite. Con l'aiuto del relè, i carichi possono essere commutati, galvanicamente separati dal resto del circuito (funziona come un k84), oppure un deviatoio motorizzato può essere polarizzato.

Con la valutazione continua di 1,5 Amp del relè, è possibile polarizzare i deviatoi, alimentare blocchi a segnale dipendente, o commutare dispositivi motorizzati, come pompe. Particolarmente complessa è l'opzione di controllare i deviatoi motorizzati: il Modulo di Estensione SwitchPilot gestisce facilmente anche la necessaria polarizzazione del motore.
