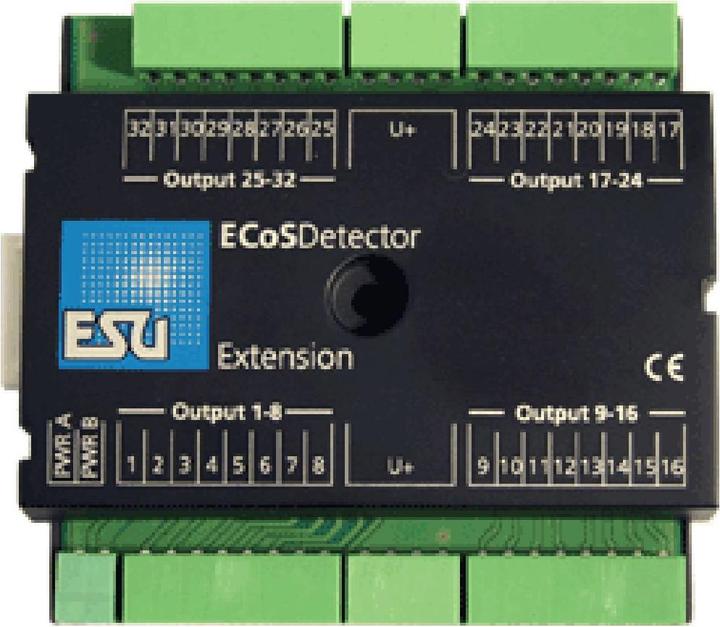

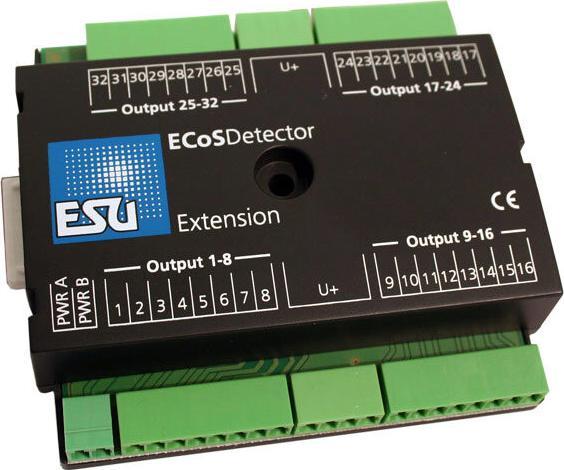

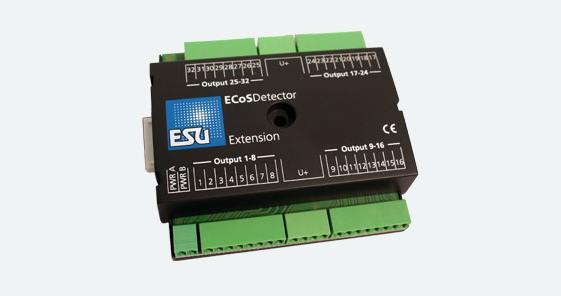

ESU ECoS Detector Out Extension

Se necessario, ogni ECoSDetector può essere integrato con un modulo di estensione ECoSDetector, che può essere facilmente collegato all'ECoSDetector. Ogni modulo di estensione ECoSDetector offre 32 uscite a transistor.

Uscite
Ognuna delle 32 uscite fornisce una corrente massima di 100 mA. Poiché queste uscite sono condotte come collettori aperti, è possibile collegare direttamente piccole lampadine o LED con una resistenza limitatrice di corrente.

La corrente totale di tutte le uscite non deve superare 1,5 A. È possibile utilizzare qualsiasi trasformatore DC o AC (15V - 19V) per l'alimentazione.

Occupazione del binario e segnali di blocco
Le uscite possono essere utilizzate per visualizzare lo stato di ciascuna sezione di binario singolo esternamente (ad esempio, sul pannello di controllo del binario). In alternativa, hai la possibilità di mostrare lo stato di ciascuna sezione del binario sul display tramite un segnale di blocco (rosso/verde).

Le uscite a transistor del modulo di estensione ECoSDetector possono essere facilmente programmate all'interno della modalità operativa richiesta tramite la tua stazione di comando ECoS.

Pannello di controllo del binario
Tuttavia, la combinazione dell'ECoSDetector e del modulo di estensione è in grado di fare anche di più: puoi costruire il tuo pannello di controllo del binario! Per rendere ciò possibile, è necessario collegare pulsanti o interruttori a levetta alle uscite dell'ECoSDetector, che possono quindi azionare deviatori e percorsi tramite la stazione di comando.

Le uscite a transistor del modulo di estensione sono destinate ad illuminare le sezioni di binario. L'intera procedura di configurazione può essere facilmente completata sul display della tua stazione di comando ECoS.

Se desideri costruire un pannello di controllo del binario più grande, puoi anche combinare più moduli ECoSDetector. In questo modo, puoi costruire e controllare fino a 100 pannelli di controllo del binario per ogni layout.
