XPOtool Kleinhebeanlage

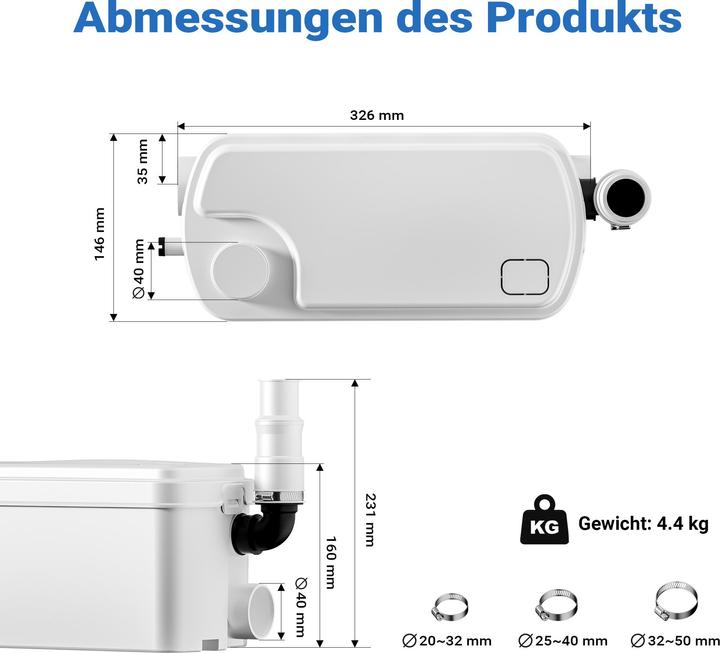

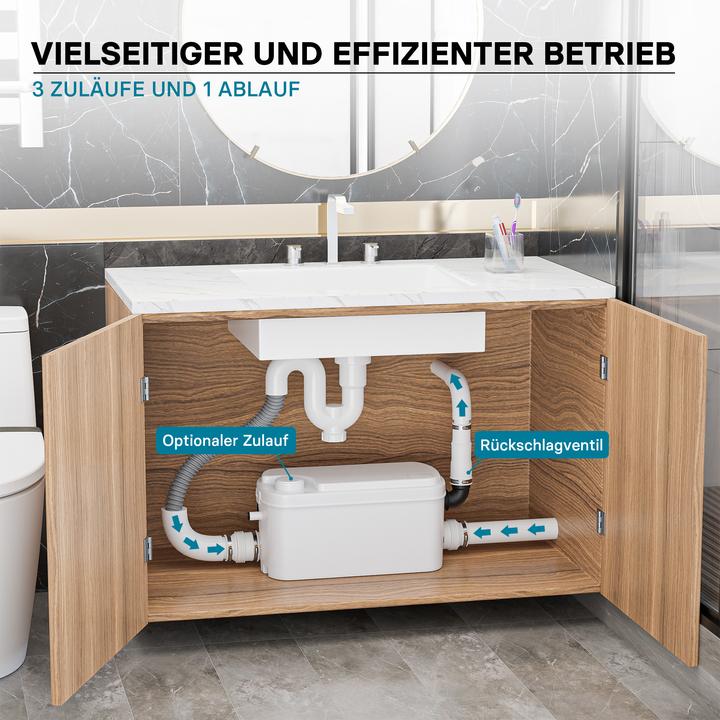

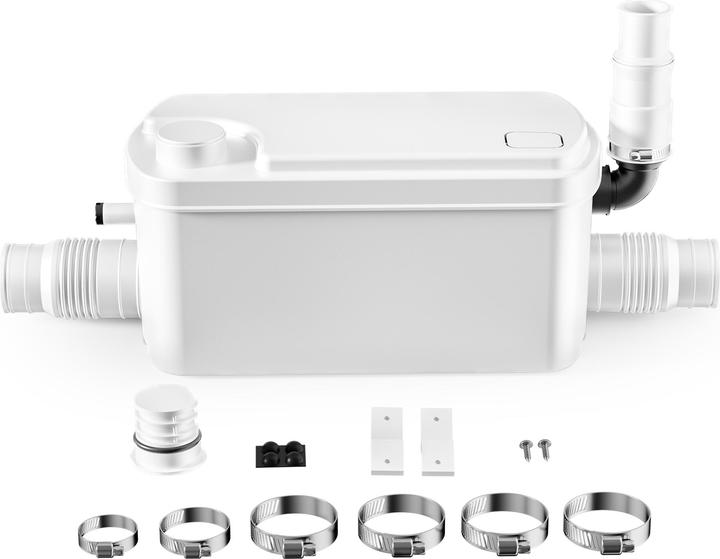

L'unità di sollevamento 3/1 di XPOtool è dotata di un motore da 250 watt con avvolgimento in alluminio e un diametro di 95 mm. In questo modo si garantisce che le acque reflue degli impianti sanitari vengano rimosse e scaricate nella tubatura principale. L'unità di sollevamento ha tre ingressi, ciascuno con un diametro di 40 mm, per il collegamento alle tubature delle acque reflue e un'uscita di 23/28 mm, che consente di collegare l'unità a diversi impianti sanitari. Ad esempio, le entrate possono essere collegate al lavabo, alla vasca e alla doccia.

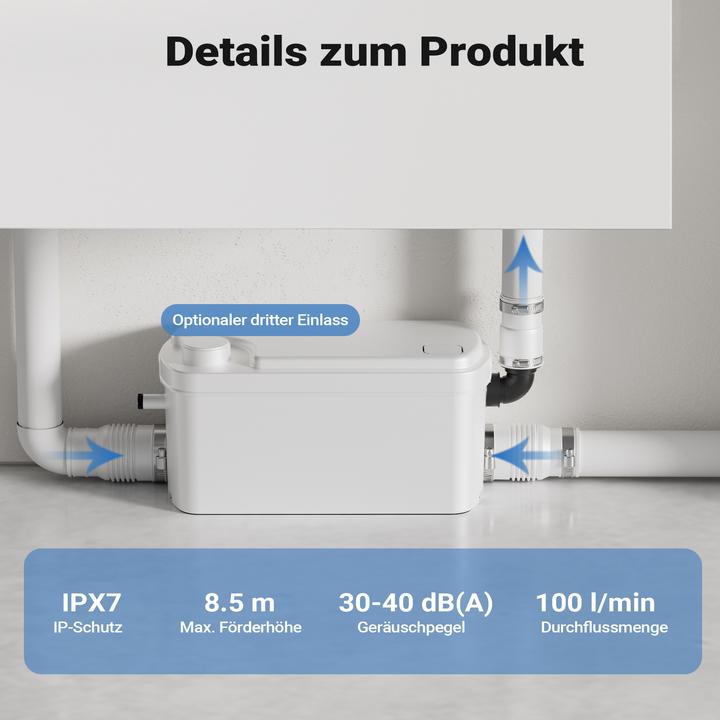

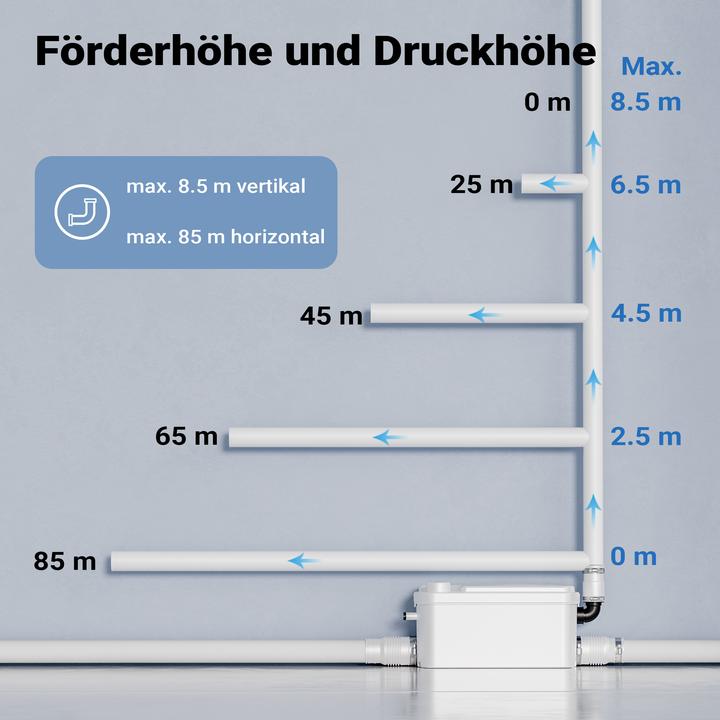

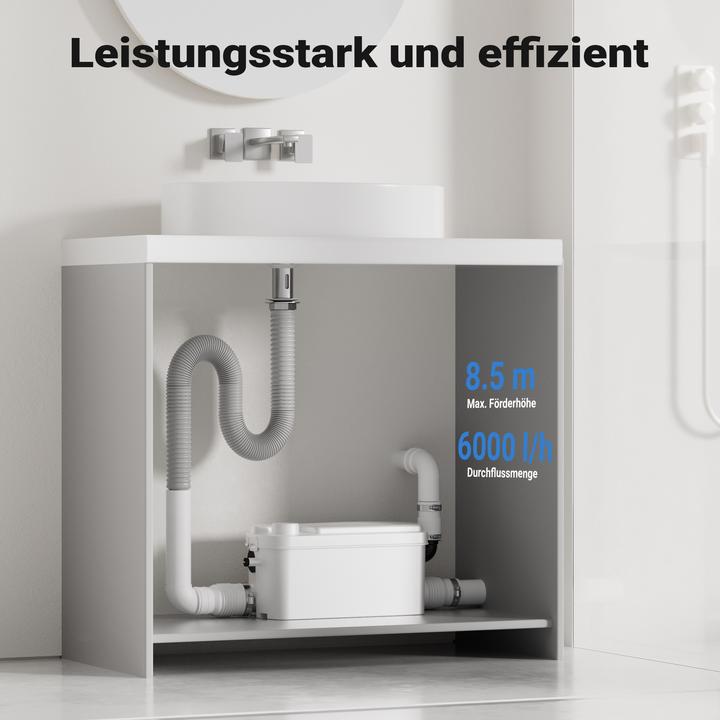

L'unità di sollevamento ha una portata massima di 100 l/min e può trasportare l'acqua in verticale fino a 8,5 m di altezza e in orizzontale fino a 85 m. In questo caso è necessario tenere conto del rapporto tra altezza e distanza di erogazione:

Anche se la prevalenza può arrivare a 8,5 m e la distanza di erogazione a 85 m, la capacità di erogazione totale dell'unità di sollevamento è data dal rapporto tra i due valori. In questo caso, 1 m di prevalenza (capacità verticale) corrisponde a 10 m di distanza di pompaggio (capacità orizzontale) con una pendenza presunta dell'1% fino al punto di scarico della fogna.

Nella maggior parte dei casi, i dispositivi installati negli scantinati devono avere una prevalenza di 4 m, che consentirebbe comunque alla pompa di raggiungere una distanza di mandata di 30 m. Nella maggior parte dei casi, questo valore è superiore alla capacità della pompa. Nella maggior parte dei casi è più che sufficiente.

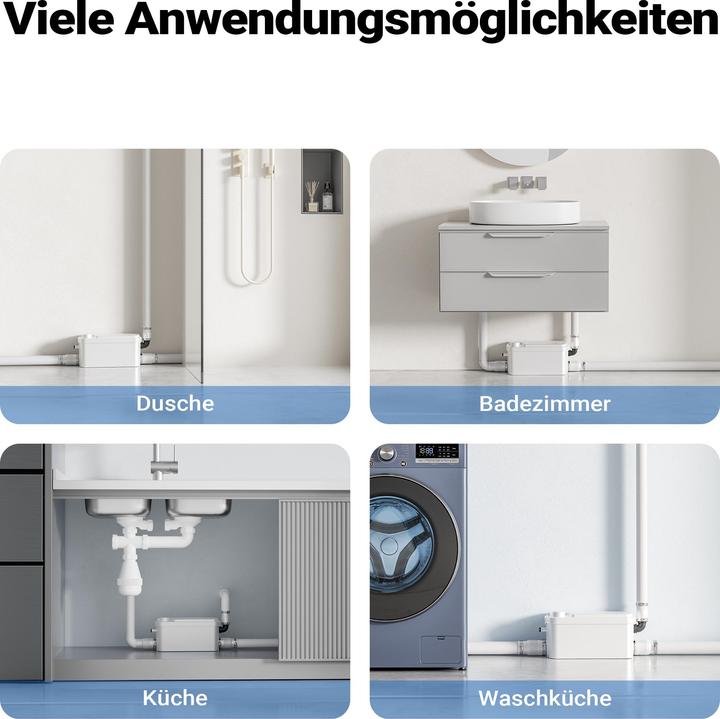

Grazie al suo design compatto, l'unità di sollevamento può essere installata anche negli spazi più angusti, rendendo possibile anche una doccia o un lavabo in soffitta. Il sistema può resistere a temperature dell'acqua fino a 65 °C. Con un volume di 30-40 dB, l'unità di sollevamento 3/1 di XPOtool è piacevolmente silenziosa e si integra perfettamente nell'ambiente circostante.
