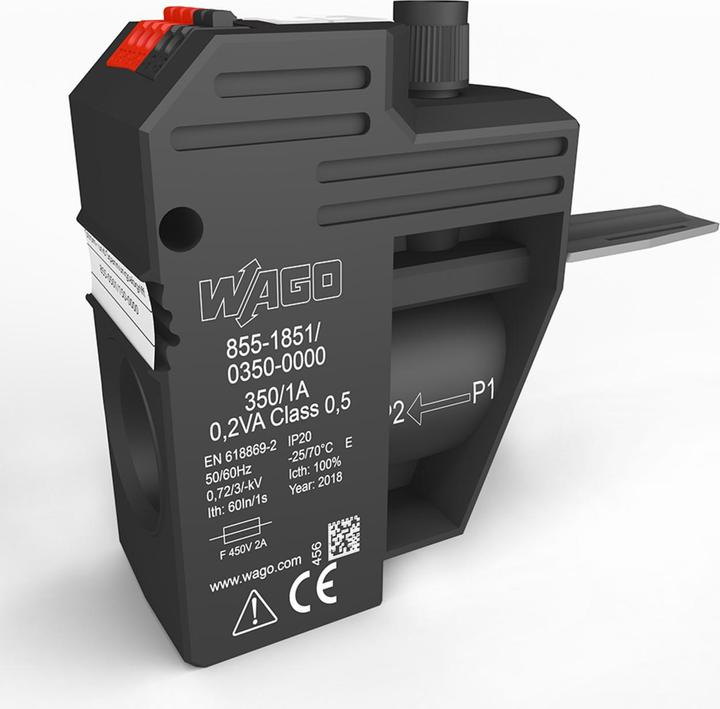

Wago Corrente- 855-1851/350-000u.tensione di spillamento fino a 185mm² 350A

Prelievo di corrente e tensione fino a 185 mm²
Corrente nominale primaria 350 A
Corrente nominale secondaria 1 A
Potenza nominale 0,2 VA
Classe di precisione 0,5

Descrizione breve:
Il prelievo di corrente e tensione per il morsetto passante ad alta corrente da 185 mm² rappresenta la base ottimale per una gestione energetica efficace. Ovunque sia necessario misurare la potenza elettrica, sono richiesti corrente e tensione. Il cosiddetto prelievo di corrente e tensione è una combinazione di trasformatore di corrente e prelievo di tensione, e può essere montato in modo semplice e rapido nel vano ponte del morsetto passante ad alta corrente da 185 mm².

Un fusibile integrato offre una protezione sicura per i misuratori di energia successivi. Un trasformatore di corrente integrato con un rapporto di trasformazione di 350 A / 1 A consente una misurazione precisa della corrente secondo la norma EN 61869-2 nella classe di precisione 0,5. Il collegamento dell'uscita di corrente è contrassegnato con S1 (nero) e S2 (rosso). Un pulsante di pressione serve per collegare e scollegare conduttori sottili. Grazie alla configurazione a 5 poli (2 x S1 e 3 x S2) si ottengono vantaggi come:

Cortocircuito del trasformatore di corrente (S1 e S2) tramite un ponte.
Collegamento diretto del punto stellare al trasformatore di corrente.
Il collegamento della tensione avviene tramite un morsetto di connessione ridondante.

Il prelievo di corrente e tensione offre anche un'opzione di etichettatura. È possibile scegliere tra una striscia di etichettatura continua o il sistema di etichettatura multipla WMB.

Caratteristiche:
Prelievo dei dati energetici direttamente all'ingresso.
Montaggio semplice tramite inserimento nel vano ponte del morsetto passante ad alta corrente da 185 mm².
Trasformatore di corrente integrato 350 A / 1 A.
Classe di precisione: 0,5.
Percorso di tensione protetto.
