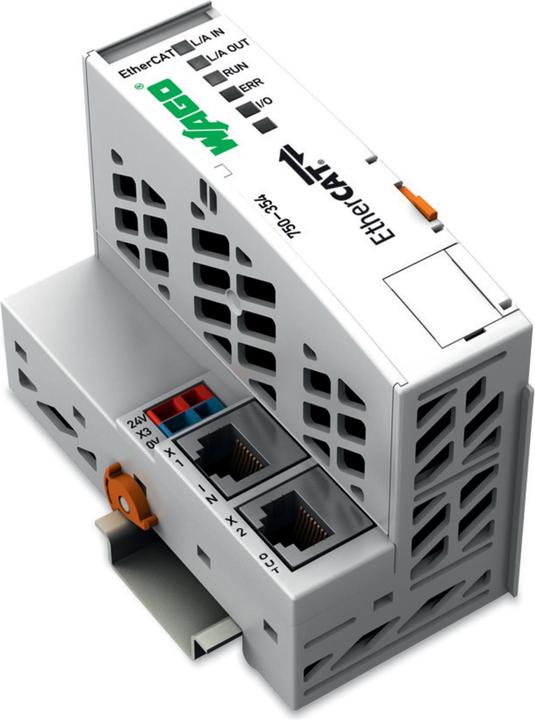

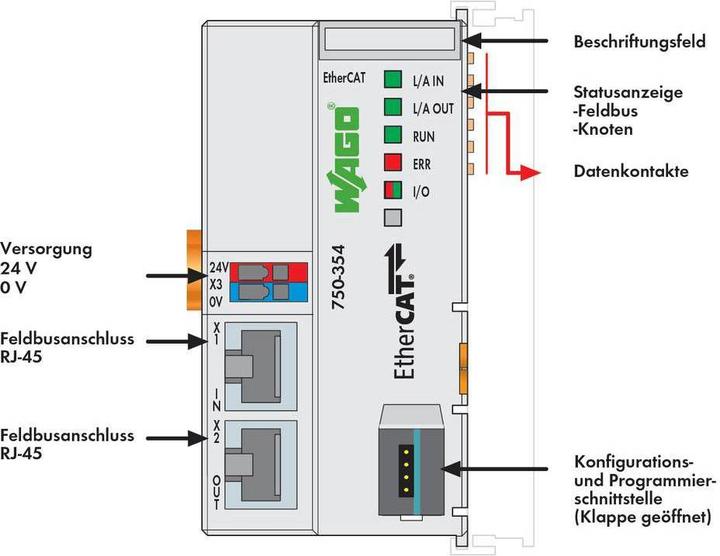

Wago Accoppiatore bus di campo PLC FC EtherCAT

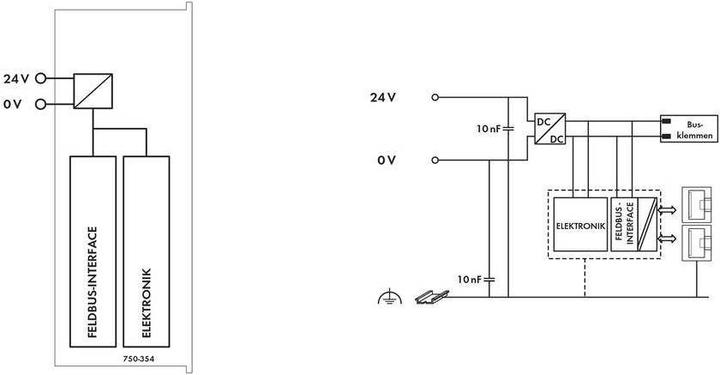

L'alimentazione dell'elettronica interna avviene di solito tramite il campo bus coupler. L'alimentazione del campo è fornita in modo galvanicamente separato, sia tramite il modulo di alimentazione sul bus coupler che tramite un modulo di alimentazione di potenziale separato. Questa separazione consente un'alimentazione distinta per la sensoristica e l'attuatoria. L'innesto dei moduli I/O porta automaticamente alla trasmissione delle tensioni di alimentazione (alimentazione di sistema DC 5 V tramite i contatti dati e alimentazione di campo tramite i contatti di potenza opzionali). I moduli di alimentazione con diagnostica consentono inoltre un monitoraggio dell'alimentazione. In questo modo si garantisce una configurazione dell'alimentazione flessibile e specifica per l'utente di una stazione. L'alimentazione dell'elettronica è limitata a un valore massimo. Questo valore dipende dal bus coupler utilizzato. Se la somma delle correnti interne di tutti i moduli I/O supera questo valore, è necessario un modulo di alimentazione di sistema aggiuntivo. Inoltre, l'alimentazione del campo non deve superare i 10 A. Tuttavia, diversi moduli di alimentazione di potenziale consentono il reinserimento, la formazione di gruppi di potenziale e quindi la realizzazione di concetti di emergenza. Assenza di retroazione in applicazioni di sicurezza: per disattivare in modo semplice ed economico interi gruppi di attuatori in modo centrale e sicuro, è possibile interrompere l'alimentazione dell'attuatore tramite un dispositivo di interruzione di sicurezza. Questo può essere fatto per ogni attuatore singolarmente o interrompendo l'alimentazione delle uscite di controllo raggruppate in un gruppo. È necessario dimostrare che, in caso di errore, anche con la tensione di controllo disattivata, non ci siano retroazioni da altri circuiti di corrente o energia, mantenendo così inalterate le caratteristiche definite della funzione di sicurezza (logica e comportamento temporale).
