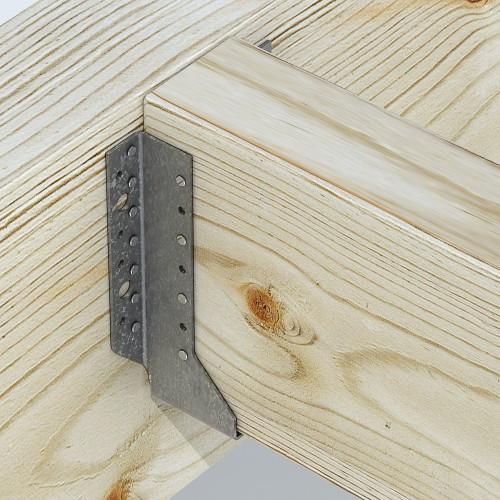

Simpson Sst Scarpa a fascio BSNN 100/200

Applicazione: Collegamento di travi secondarie in legno o materiali legnosi a travi principali o colonne in legno, cemento o acciaio. Adatto anche per carichi su due assi.

Fissaggio: Chiodi a pettine CNA 4,0 x l o viti CSA 5,0 x l / bulloni di ancoraggio o viti per cemento ø 10 mm in cemento/acciaio.

Vantaggi del prodotto: Marcatura CE, molteplici collegamenti legno/cemento, caricabile in due direzioni, ridotto numero di chiodi con capacità portante quasi equivalente, il numero di lotto è stampato su ogni prodotto, disposizione sfalsata dei chiodi nella trave secondaria, ulteriormente caricabile in trazione, diametri dei fori per bulloni uniformi, fori per bulloni più profondi.

Con valutazione tecnica europea (ETA 06/0270).

Legenda: Char. Teil. = valore caratteristico della capacità portante verso la piastra di base in caso di parziale chiodatura. Char. Voll. = valore caratteristico della capacità portante verso la piastra di base in caso di chiodatura completa.

I valori si applicano a: BSN con A ≤ 48 mm: con CNA 4,0 x 40; BSN con A 51 mm: con CNA 4,0 x 50; BSN con A > 60 mm: con CNA 4,0 x 60.

A (mm): 100, D (mm): 27, Materiale: acciaio, Spessore materiale (mm): 2, Superficie: zincato a caldo, Dimensioni (mm): 100 x 200, B (mm): 200, Forma: BSNN, Char. Wert Teil. (kN): 23,6, Numero di fori ø 11 (ST): 4, Chiodi a pettine CNA (mm): 60, Char. Wert Voll. (kN): 42,5, Numero di fori ø 5 (ST): 42, F (mm): 64, C (mm): 60, Marca: Simpson, Denominazione: supporto per travi, Tipo: BSNN, Quantità (ST): 1.
