Schneider LC3D09AP7

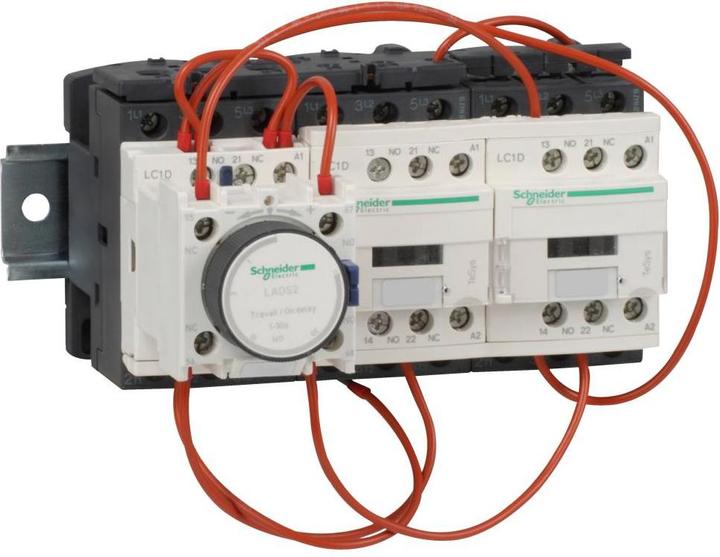

Avviatore stella-triangolo Schneider Electric LC3D09AP7

Produttore: Schneider Electric
Designazione: Avviatore stella-triangolo 7,5 kW 230V 50/60Hz
Tipo: LC3D09AP7
Funzione: Contattore stella-triangolo
Tensione nominale di alimentazione di controllo Us a 50 Hz AC: 230 V
Tensione nominale di alimentazione di controllo Us a 60 Hz AC: 230 V
Tipo di tensione per attivazione: AC
Corrente nominale di funzionamento Ie a AC-3, 400 V: 9 A
Potenza nominale di funzionamento a AC-3, 400 V: 7,5 kW
Numero di contatti NC come contatti principali: 3
Tipo di connessione elettrica per circuito ausiliario e di controllo: Connessione a vite
Tipo di connessione per circuito principale: Connessione a vite
Classe di protezione (IP): IP20
Classe di protezione (NEMA): Altro
Montaggio su guida possibile: No

Avviatore stella-triangolo Schneider Electric LC3D09AP7: ulteriori dettagli
Avviatore stella-triangolo TeSys D preassemblato per applicazioni motorie fino a 7,5 kW a 400 V. Avviatore montato su pannello, versione aperta, composto da 3 contattori con bobine AC a 230 V 50/60 Hz, 1 contatto ausiliario NC integrato in stella e un blocco di interruttori ausiliari con ritardo temporale. Dotato di connessioni di corrente stella-triangolo pre-cablate e interblocco meccanico. Il tasso massimo di funzionamento è di 30 avviamenti all'ora e il tempo massimo di avviamento è di 30 secondi. È fortemente raccomandata la protezione quando viene aggiunto un relè di sovraccarico termico (da ordinare separatamente).
