Schneider Electric SE 18664 Interruttore LS, B-Char, 100A, 3p

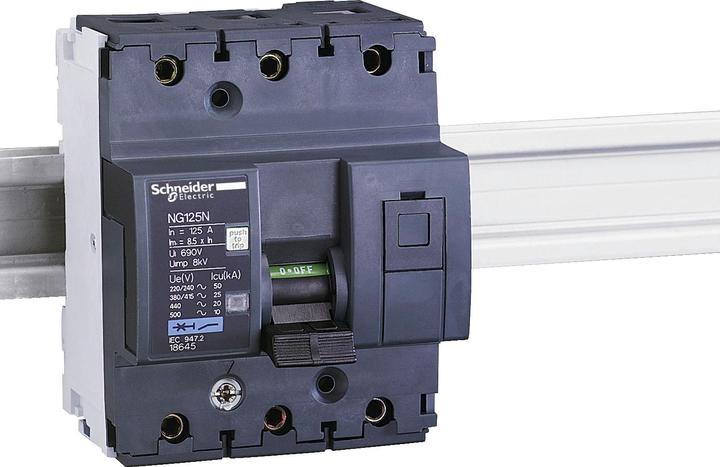

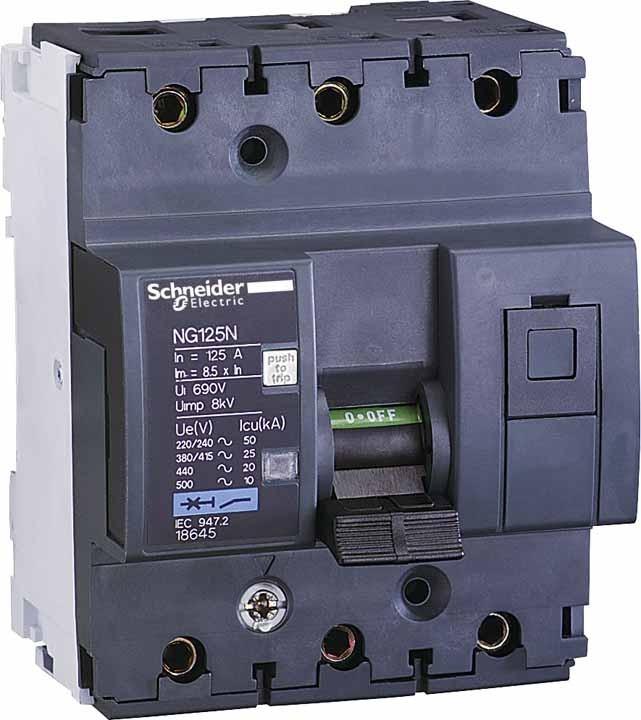

Interruttore Schneider Electric 18664

Produttore: Schneider Electric
Descrizione: Interruttore 100A B 3p NG125N
Tipo: 18664
Profondità di installazione: 47 mm
Caratteristica di intervento: B
Numero di poli (totale): 3
Numero di poli protetti: 3
Corrente nominale: 100 A
Tensione nominale: 400 V
Tensione di isolamento nominale Ui: 690 V
Resistenza agli impulsi di tensione Uimp: 8 kV
Tipo di tensione: AC/DC
Capacità di interruzione nominale Icu secondo IEC 60947-2 a 230 V: 50 kA
Capacità di interruzione nominale Icu secondo IEC 60947-2 a 400 V: 25 kA
Frequenza: 50..60 Hz
Installazione a incasso: no
Conduttore neutro in parallelo: no
Categoria di sovratensione: 4
Grado di inquinamento: 3
Dispositivi aggiuntivi possibili: sì
Larghezza in unità di divisione: 4,5
Grado di protezione (IP): IP20
Temperatura ambiente durante il funzionamento: -30..70 °C
Sezione del conduttore collegabile multifilo: 10..50 mm²
Sezione del conduttore collegabile monofilo: 16..70 mm²
Antideflagrante: no

Interruttore Schneider Electric 18664: ulteriori dettagli
Interruttore Acti 9 NG125N, 25kA (IEC/EN 60947-2). 4 poli, corrente nominale 50A, caratteristica C, tensione di esercizio (Ue) 380-415V AC, tensione di isolamento (Ui) 690V AC. Protezione del circuito contro le correnti di cortocircuito. Protezione del circuito contro le correnti di sovraccarico. L'intervento è indicato dalla posizione centrale della manopola di commutazione e da un indicatore meccanico rosso sulla parte frontale del dispositivo. Pulsante di test per verificare il meccanismo di intervento. Alimentazione dall'alto o dal basso. Commutazione a scatto per un funzionamento a bassa usura dei contatti. Tecnologia dell'unità di intervento: termomagnetica. Moduli ausiliari aggiuntivi (opzionali): indicazione della posizione di commutazione, intervento per errore, interruttore di corrente di lavoro, interruttore di sottotensione, interruttore di sovratensione. L'interruttore NG125N soddisfa le seguenti normative: IEC/EN 60947-2. Inoltre, questa serie è certificata VDE.
