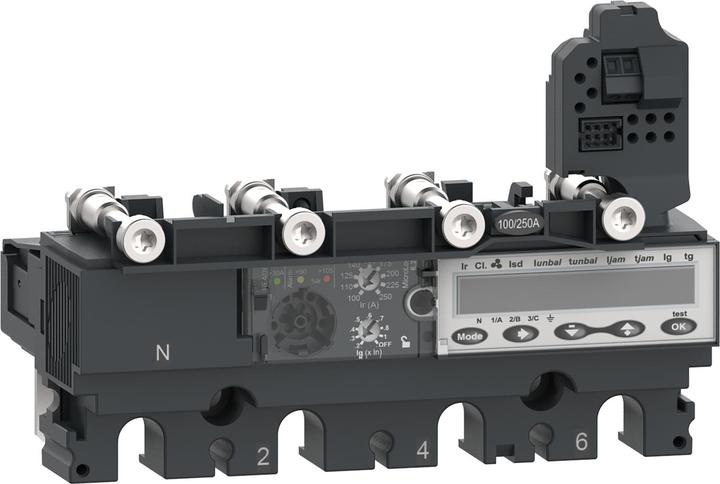

Schneider Electric Electron.

Schneider Electric Dispositivo di rilascio elettronico C2546E250

Produttore: Schneider Electric
Denominazione: Dispositivo di rilascio elettronico MicroLogic 6.2E
Tipo: C2546E250
Impostazione della corrente di sovraccarico: 100 - 250 A
Valore iniziale dell'intervallo di impostazione del dispositivo di rilascio per cortocircuito non ritardato: 375 A
Valore finale dell'intervallo di impostazione del dispositivo di rilascio per cortocircuito non ritardato: 3000 A
Corrente nominale Iu: 250 A
Tipo di tensione per l'attivazione: AC
Tensione di alimentazione di controllo nominale Us a AC 50 Hz: 690 V
Tensione di alimentazione di controllo nominale Us a AC 60 Hz: 690 V
Numero di poli: 4
Funzione di rilascio per cortocircuito: ritardata
Con funzione di protezione da guasto a terra: sì
Tipo di protezione del motore: dispositivo di rilascio elettronico

Questo dispositivo di rilascio elettronico a 4 poli MicroLogic 6.2 E è un dispositivo di rilascio elettronico utilizzato nei interruttori automatici ComPacT NSX 250. Questo dispositivo di rilascio elettronico con una corrente nominale di 250 A è la scelta migliore per tutte le applicazioni standard e speciali. Dispone di una protezione a lungo termine regolabile contro il sovraccarico e offre anche una protezione da cortocircuito ritardata regolabile, oltre a una protezione da cortocircuito non ritardata. Inoltre, ha una protezione da guasto a terra regolabile. MicroLogic 6.2 E segnala i sovraccarichi con LED di allerta. Il LED verde Ready lampeggia quando l'interruttore automatico è pronto per il rilascio. MicroLogic 6.2 E è dotato di un modulo di visualizzazione che consente misurazioni energetiche e una regolazione fine. Questo prodotto fa parte della nostra architettura EcoStruxure Power, se combinato con l'interruttore principale PowerTag NSX e ComPacT NSX.
