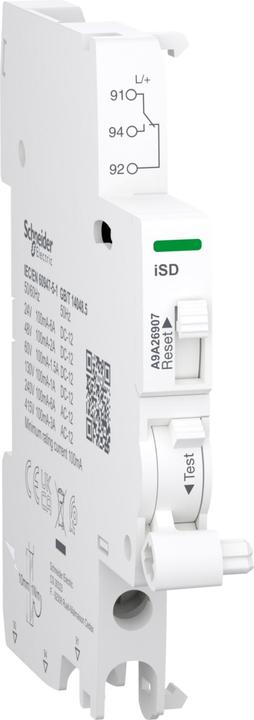

Schneider Electric Contatto ausiliario, interruttore di segnalazione a distanza, Acti9, iSD, 1 contatto in scambio, da

Questo accessorio elettrico di Acti9 è un interruttore (apri/chiudi) per indicare la posizione dell'interruttore di protezione del circuito in caso di guasto elettrico o attivazione. La corrente di funzionamento varia da 100 mA a 6 A con una frequenza di 50 Hz a 60 Hz a 240 VAC e da 100 mA a 3 A con una frequenza di 50 Hz a 60 Hz a 415 VAC. La corrente di funzionamento a 100 mA è compresa tra 24 VDC e 130 VDC. La corrente di funzionamento di 6 A è a 24 VDC, 2 A a 48 VDC, 1,5 A a 60 VDC, 1 A a 110 VDC e 130 VDC. È presente un contatto di guasto e segnalazione. L'accessorio è progettato per installazioni in piccole attività commerciali o edifici. È compatibile con le serie Acti9 come iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC40, iC40 ARC, iCV40, iC40 XA, iCV40 XA e iC60 RCBO.

Il collegamento a morsetti a vite nella parte inferiore consente l'uso di cavi rigidi in rame con una sezione da 1 mm² a 4 mm². Per i cavi flessibili in rame, il collegamento a morsetti a vite consente una sezione da 0,5 mm² a 2,5 mm². Il collegamento consente una sezione di 2,5 mm² per due cavi. La tensione di isolamento nominale (Ui) è fino a 500 V, mentre la tensione di impulso nominale (Uimp) è di 4 kV. Le dimensioni sono (L) 9 mm x (H) 86 mm x (P) 73 mm. Il colore del prodotto è bianco (RAL 9003). Il grado di inquinamento è 3, mentre il grado di idoneità per i tropici è trattamento 2. La coppia di serraggio del collegamento è di 1 N·m (inferiore) per il tipo di cacciavite PZ1. Secondo la norma IEC 60529, il grado di protezione IP è IP20. La temperatura di funzionamento varia tra -35 °C e +70 °C, mentre la temperatura di stoccaggio è compresa tra -40 °C e +85 °C. Questo prodotto è conforme alle normative EN/IEC 60947-5-1 e GB/T 14048.5 ed è certificato con il marchio CE e UKCA.
