OBO Bettermann Binario di collegamento equipotenziale

OBO Bettermann Barra di equipotenzialità 1801 VDE

Produttore: OBO Bettermann
Designazione: Barra di equipotenzialità 217 mm
Tipo: 1801 VDE
Forma costruttiva: Montaggio modulare
Esecuzione: con copertura
Isolatore: sì

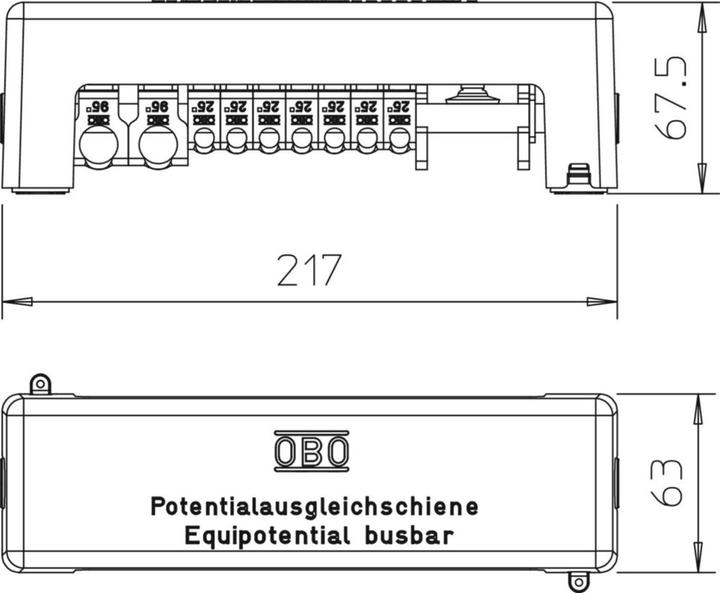

Altezza: 67,5 mm
Larghezza: 63 mm
Lunghezza: 217 mm
Numero di collegamenti per conduttori piatti fino a 30 mm: 1
Numero di collegamenti per cavi rigidi fino a 25 mm²: 7
Numero di collegamenti per cavi rigidi fino a 95 mm²: 2
Materiale della barra di contatto: Ottone
Superficie della barra di contatto: Nichelata
Materiale del morsetto: Acciaio
Superficie del morsetto: Zincato galvanicamente/elettronicamente

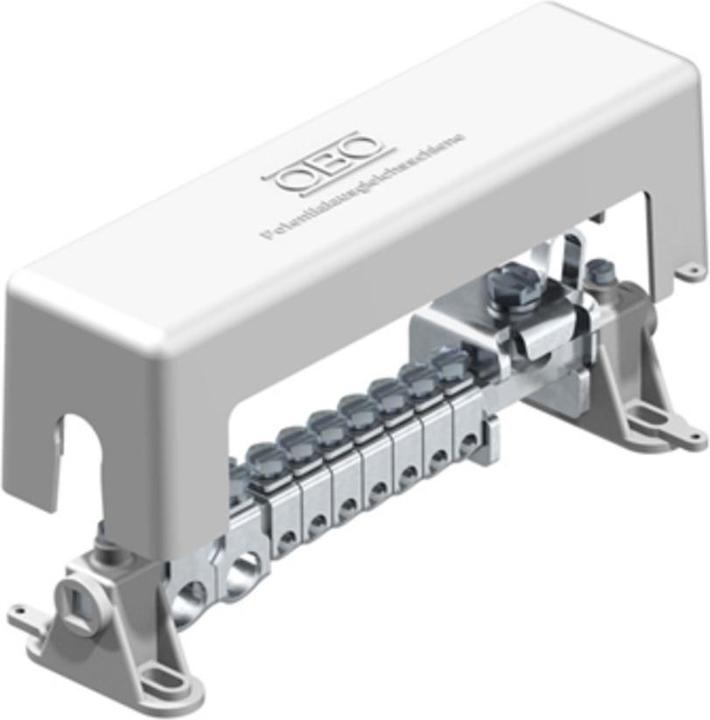

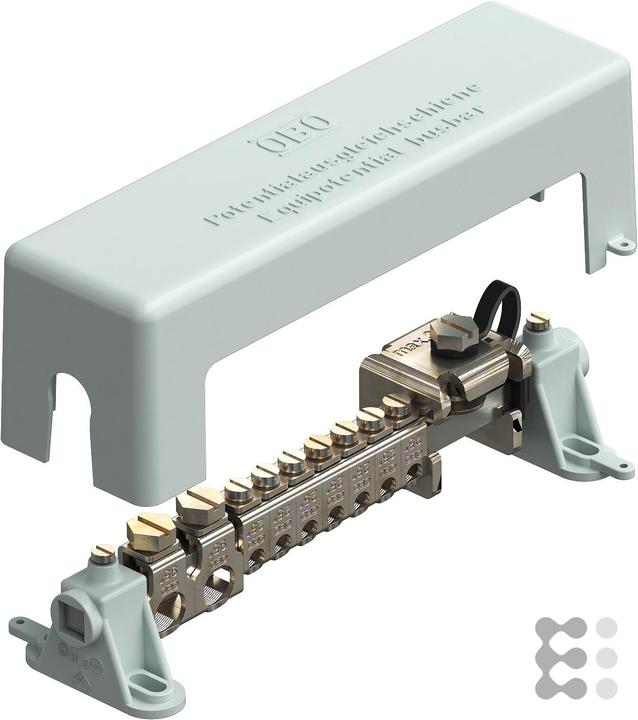

La barra di equipotenzialità è conforme alla VDE 0618, Parte 1, ed è adatta per l'equipotenzialità secondo la DIN VDE 0100-410/-540, nonché per l'equipotenzialità contro i fulmini secondo la DIN VDE 0185-305. La barra di morsettaggio 10 x 10 mm è realizzata in ottone nichelato, i morsetti a contatto sicuro sono in acciaio zincato galvanicamente, mentre la copertura e i supporti della barra sono in polistirene grigio. La copertura è sigillabile e personalizzabile. La barra di equipotenzialità è in grado di sopportare correnti di fulmine fino a 100 kA (10/350) e dispone di un gancio di trazione con sistema di bloccaggio a vite per prevenire il rilascio accidentale, come richiesto in ambito industriale.

Le possibilità di collegamento: 7 cavi unipolari o multipolari da 2,5-25 mm² o cavi sottili fino a 16 mm² (Ø max 7 mm), 2 cavi unipolari o multipolari da 25-95 mm² o cavi sottili fino a 70 mm² (Ø max 13,5 mm) e 1 conduttore piatto 30 x 3,5 mm.
