Hager ZB21S - 300 mm - 205 mm - 950 mm - 1 pezzo(i)

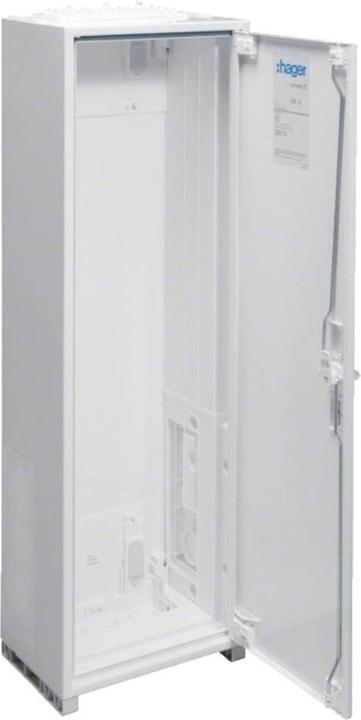

Armadio contatore Hager, universZ ZB21S

Produttore: Hager
Descrizione: Armadio contatore, universZ

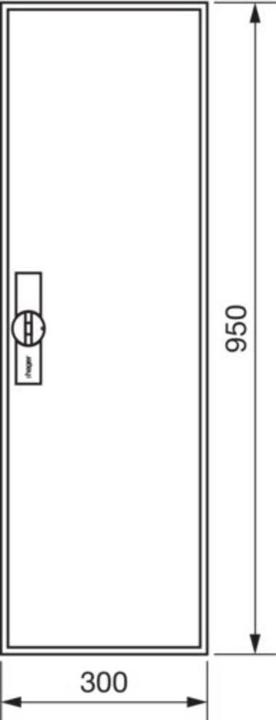

Dimensioni: 950 x 300 x 205 mm
Classe di protezione IP: IP44
Tipo: ZB21S
Tipo di montaggio: A muro/parzialmente incassato
Materiale: Lamiera d'acciaio
Profondità di installazione: 205 mm
Altezza: 950 mm
Larghezza: 300 mm
Profondità: 205 mm
Con barra portante: no
Con coperchio a ribalta: no

Ulteriori dettagli:
Armadio contatore, universZ, 950 x 300 x 205 mm, classe di protezione II, 72 unità di spazio. Scocca dell'armadio conforme alla norma DIN VDE 0603-1, norma dimensionale DIN 43870 per montaggio a muro, incassato o parzialmente incassato. Per la costruzione di un impianto di distribuzione contatori fino a 355 A, tensione nominale 230/400 V 50 Hz. Classe di protezione IP31 (IP44/IP54 secondo DIN VDE 0470-1), classe di protezione II isolato, classe di protezione IP3X dietro la porta. Composto da armadio con porta in lamiera d'acciaio da 1 mm di spessore, verniciata a polvere e trattata a forno, con profilo stabile. Rivestimento interno completamente in plastica. Ingressi per cavi superiori e inferiori tramite piastre di flangia in plastica integrate, preformatura sul retro nella parte in plastica e piastre di flangia in plastica integrate lateralmente nell'area del NAR (adatte come passaggio per barra collettrice), del RfZ (solo con altezza di costruzione 1100 mm) e dell'AAR. Porta a filo frontale con cerniere interne regolabili, montabile a destra o a sinistra con angolo di apertura di 110°. Chiusura della porta con pre-sblocco, a partire da una larghezza di 800 mm e per tutti gli armadi con un'altezza di 1250 mm con chiusura a barra con chiusura a tre punti. Chiusura della porta sostituibile con altri sistemi di chiusura. Armadio accoppiabile affiancato e sovrapposto. Dimensione dell'armadio da 1 a 5 campi con 72 fino a 540 unità di spazio (PLE). Nota: per un collegamento tra armadi, utilizzare sempre un set di collegamento (accessori). Nell'area AAR, la piastra di flangia in plastica può essere rimossa e, opzionalmente, può essere installata una presa di corrente di protezione (Tipo F) o una presa CEE.
