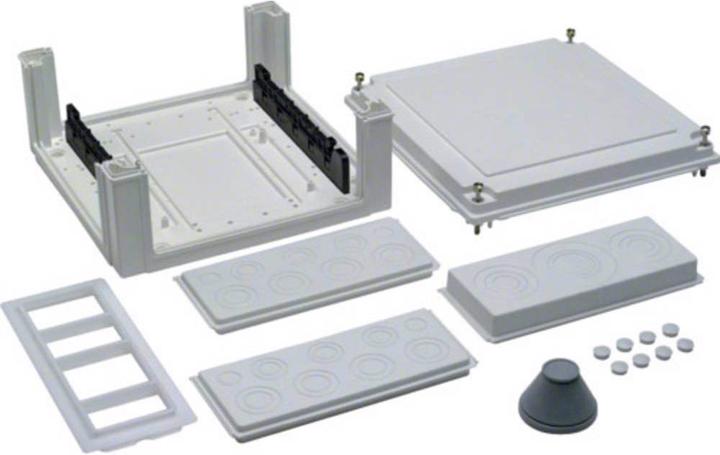

Hager Scatola di giunzione per cavi 305x305x50mm

Hager Cassetta di collegamento cavi U84S4

Produttore: Hager
Descrizione: Cassetta di collegamento cavi
Dimensioni: 305 x 305 x 150 mm
Tipo: U84S4
Montaggio accanto all'armadio: sì
Montaggio sopra l'armadio: no
Montaggio sotto l'armadio: no
Numero di poli: 5
Sezione massima del cavo di alimentazione: 120 mm²
Tipo di connessione: Barra collettiva
Grado di protezione (IP): IP54
Altezza: 305 mm
Larghezza: 305 mm
Profondità: 150 mm

La cassetta di collegamento cavi Hager U84S4 è una cassetta universale con dimensioni di 324 x 307 x 149 mm e un grado di protezione IP54. È adatta come alloggiamento di alimentazione per contatori e armadi di distribuzione con una profondità di 160 mm o 205 mm.

Il corpo è realizzato in plastica ed è dotato di un portabarra collettiva oppure è vuoto per un'eventuale attrezzatura con morsetti o piastra di montaggio. L'introduzione dei cavi avviene tramite piastre flangiate rimovibili su ciascun lato, per inserire il cavo frontalmente.

Ci sono possibilità di montaggio lateralmente o inferiormente, e il coperchio è sigillabile. La connessione è possibile fino a 95 mm² su morsetti o fino a 150 mm² su un sistema a barra collettiva con una resistenza al cortocircuito fino a 25 kA o 60 mm² con un massimo di 55 kA.

Il grado di protezione è IP54, la classe di protezione II è isolata, e la tensione nominale è di 230/400 V a 50 Hz.
