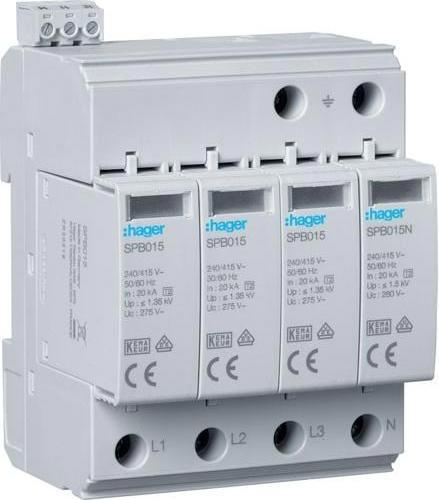

Hager Scaricatore di sovratensione T2 4P SPB415 40kA TT/TNS Indicazione del difetto+contatto

Hager Scaricatore di sovratensione SPB415

Produttore: Hager
Denominazione: Scaricatore di sovratensione
Tipo: SPB415
Forma di rete DC: no
Forma di rete IT: no
Forma di rete TN: sì
Forma di rete TN-C: no
Forma di rete TN-C-S: sì
Forma di rete TN-S: sì
Forma di rete TT: sì
Forma di rete altro: no
Numero di conduttori (senza terra): 4
Corrente nominale di impulso di scarica (8/20): 20 kA
Corrente massima di impulso di scarica (8/20): 40 kA
Tensione nominale AC: 400 V
Massima tensione continua AC: 275 V
Massima tensione PV: 0 V
Livello di protezione: 1,35 kV
Livello di protezione L-N: 1,35 kV
Livello di protezione N-PE: 1,6 kV
Massimo dispositivo di protezione da sovracorrente cablatura a punto (fusibile): 125 A
Massimo dispositivo di protezione da sovracorrente cablatura V (fusibile): 80 A
Resistenza al cortocircuito (Isccr): 25 kA
Protezione da cortocircuito integrata: no
Protezione da cortocircuito integrata selettiva per fusibile gG: 120 A
Fusibile integrato: no
Privo di corrente di dispersione: no
Tipo di montaggio: guida DIN TH35
Dimensione: 4 TE
Massima sezione del conduttore rigido (singolo/multiplo): 35 mm²
Massima sezione del conduttore flessibile (fili sottili): 25 mm²
Con contatto di segnalazione: sì
Segnalazione sul dispositivo: ottica
Classe di prova Tipo 2: sì
Grado di protezione (IP): IP20

Hager Scaricatore di sovratensione SPB415: ulteriori dettagli
Scaricatore di sovratensione T2 4P 40kA TT/TNS con indicazione di guasto + contatto. Scaricatore di sovratensione di tipo 2 in configurazione 3+1, per la protezione di sistemi trifase TT e TN-S. Composto da un elemento base quadruplo, tre spine di protezione con varistore ad alta potenza monitorato termicamente e una spina come scaricatore di corrente totale con dispositivo di disconnessione dinamico. Segnalazione ottica di guasto sulle spine in caso di sovraccarico. Contatto a cambio per segnalazione remota di guasto. Collegamenti per i conduttori attivi dal basso, per terra/PE e contatto di segnalazione dall'alto. Morsetti Biconnect per il collegamento di conduttori circolari e ponti di cablaggio. Possibilità di etichettatura sull'elemento base.
