Hager HCS126AC

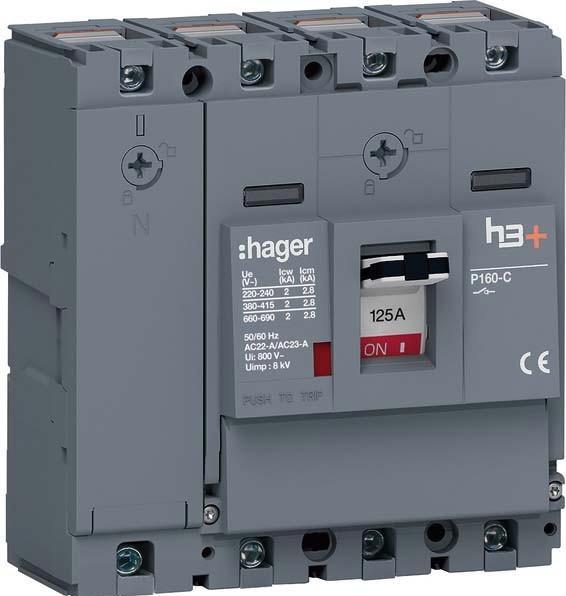

Interruttore-disconnettore Hager H3+ P160 HCS126AC

Produttore: Hager
Descrizione: Interruttore-disconnettore H3+ P160, 4 poli, 125A CTC
Tipo: HCS126AC
Versione come interruttore principale: Sì
Versione come interruttore di manutenzione/riparazione: Sì
Versione come interruttore di sicurezza: No
Versione come dispositivo di arresto di emergenza: Sì
Versione come interruttore di inversione: No
Numero di interruttori: 1
Tensione operativa nominale massima Ue in AC: 690 V
Tensione operativa nominale: 220...690 V
Corrente nominale ininterrotta Iu: 125 A
Corrente nominale ininterrotta in AC-23, 400 V: 125 A
Corrente nominale ininterrotta in AC-21, 400 V: 125 A
Corrente nominale di resistenza a breve termine Icw: 2 kA
Potenza operativa nominale in AC-23, 400 V: 123 kW
Corrente nominale di cortocircuito condizionale Iq: 120 kA
Numero di poli: 4
Azionamento motore opzionale: No
Azionamento motore integrato: No
Rilascio di tensione opzionale: Sì
Tipo di unità: Unità incorporata
Tecnologia di installazione fissa
Adatto per montaggio a pavimento: Sì
Adatto per montaggio frontale a 4 fori: No
Adatto per montaggio frontale centrale: No
Adatto per montaggio in distribuzione: Sì
Adatto per montaggio intermedio: No
Colore dell'elemento di azionamento: Grigio
Design dell'elemento di azionamento: Manopola
Bloccabile: Sì
Tipo di connessione circuito principale: Connessione a vite
Classe di protezione (IP), frontale: IP40
Classe di protezione (NEMA): Altro

L'interruttore-disconnettore secondo la norma DIN EN 60947-3 separa il lato di alimentazione dal lato di uscita nelle installazioni elettriche. I due diversi stati operativi possono essere riconosciuti dalla posizione dell'interruttore (ON = su, OFF = giù). È integrato un dispositivo per bloccare lo stato di commutazione in posizione ON o OFF, utilizzabile con un lucchetto standard senza accessori aggiuntivi. Un coperchio a cerniera con vite di sgancio rapida trattenuta consente l'accesso allo spazio di installazione per contatti ausiliari opzionali e altri rilasci. Gli accessori integrati possono essere riconosciuti e identificati tramite una finestra di visione senza aprire il coperchio a cerniera.
