Hager Distributore a muro ZB22W IP54 950x550x205
Informazioni sul prodotto
Hager quadro contatore, universZ ZB22W
Produttore: Hager
Descrizione: Quadro contatore, universZ

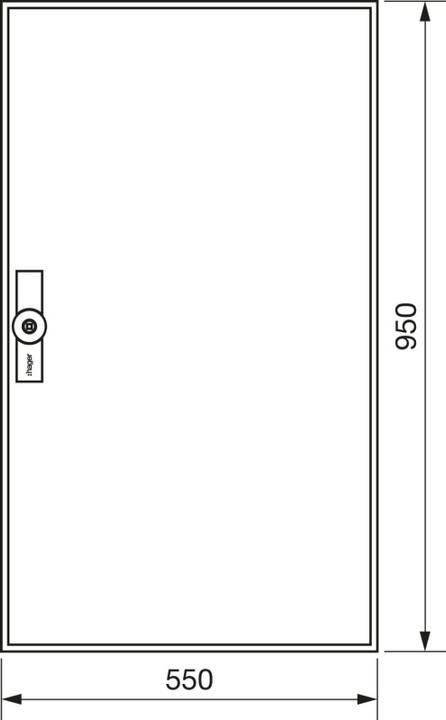

Dimensioni: 950 x 550 x 205 mm
Classe di protezione IP: IP54
Tipo: ZB22W
Tipo di montaggio: A muro/parzialmente incassato
Materiale: Lamiera d'acciaio
Profondità di installazione: 205 mm
Altezza: 950 mm
Larghezza: 550 mm
Profondità: 205 mm
Con barra di supporto: no
Con coperchio a ribalta: no
Ulteriori dettagli:
Quadro contatore, universZ, 950 x 550 x 205 mm, classe di protezione II, 144 unità di spazio. Scocca del quadro secondo DIN VDE 0603-1, norma dimensionale DIN 43870 per montaggio a muro, incassato o parzialmente incassato. Per la realizzazione di un impianto di distribuzione contatori fino a 355 A, tensione nominale 230/400 V 50 Hz. Classe di protezione IP31 (IP44/IP54 secondo DIN VDE 0470-1), classe di protezione II isolato, classe di protezione IP3X dietro la porta.

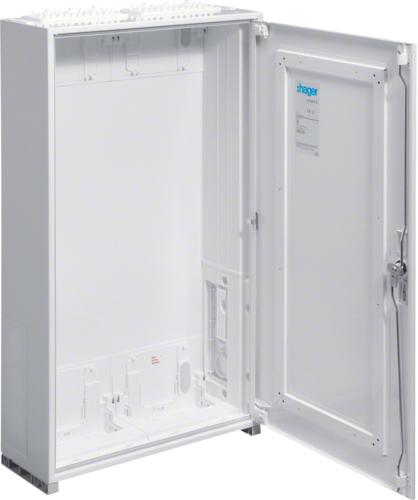

Costituito da un quadro con porta in lamiera d'acciaio profilata, verniciata a polvere e cotta, spessore di 1 mm. Rivestimento interno completamente in plastica. Ingressi per cavi superiori e inferiori tramite piastre di flangia in plastica incorporate, preformatura sul retro nella parte in plastica e piastre di flangia in plastica incorporate lateralmente nell'area del NAR (adatte per passaggio di barra collettrice), del RfZ (solo per altezza di costruzione 1100 mm) e dell'AAR.
Porta a filo frontale con cerniere regolabili a scomparsa, montabile a destra o a sinistra con angolo di apertura di 110°. Chiusura della porta con serratura a scorrimento, a partire da una larghezza di 800 mm e per tutti i quadri con un'altezza di 1250 mm con serratura a barra a chiusura tripla. Chiusura della porta sostituibile con altre serrature. Quadro montabile affiancato e sovrapposto. Dimensioni del quadro da 1 a 5 campi con 72 a 540 unità di spazio (PLE).
Nota: In caso di connessione tra quadri, utilizzare sempre un kit di collegamento (accessori). Nell'area AAR, la piastra di flangia in plastica può essere rimossa e, opzionalmente, può essere installata una presa di corrente di protezione (Tipo F) o una presa CEE.
