Hager Armadio di connessione

Armadio di connessione Hager ZB011C
Produttore: Hager
Designazione: Armadio di connessione universale Z
Dimensioni: 500 x 300 x 205 mm
Tipo: ZB011C
Montaggio accanto all'armadio: Sì
Montaggio sotto l'armadio: No
Numero di poli: 5
Sezione massima del cavo di alimentazione: 35 mm²
Tipo di connessione: Barra collettrice
Classe di protezione (IP): IP44
Altezza: 500 mm
Larghezza: 300 mm
Profondità: 205 mm

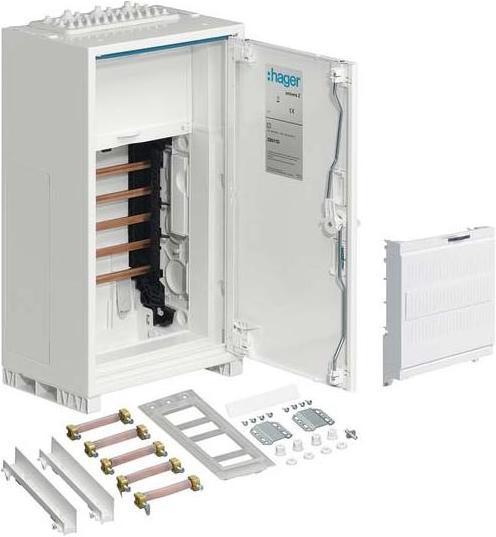

L'armadio di connessione Hager ZB011C è un armadio di connessione universale progettato per il montaggio laterale per SPAxxxZ, completo di materiale di connessione. Il guscio dell'armadio è conforme alla norma DIN VDE 0603/1 e allo standard dimensionale DIN 43870 per montaggio a superficie, incassato o parzialmente incassato. È adatto per l'installazione di un sistema di distribuzione dei contatori. La classe di protezione è IP31 (IP44 secondo DIN VDE 0470/1), con isolamento di classe II e protezione IP3X dietro la porta.

L'armadio è realizzato in acciaio zincato a polvere spesso 1 mm, con un design robusto e profilato. L'interno è completamente rivestito in plastica. Le aperture per i cavi si trovano nella parte superiore e inferiore, dotate di piastre di flangia in plastica integrate, con pre-stampaggio sul lato posteriore e aperture per barra collettrice come pre-stampaggio laterale su entrambi i lati nella parte inferiore. Le barre collettrici pre-assemblate misurano 12 x 5 mm e possono gestire fino a 250 A, con una tensione nominale di 230/400 V a 50 Hz, incluso il materiale di connessione, rendendolo utilizzabile per tutti i tipi di rete.

La porta è a filo con la parte frontale e presenta cerniere interne regolabili, consentendo di essere montata sia a destra che a sinistra con un angolo di apertura di 110°. La serratura della porta è dotata di un fermo e può essere sostituita con altre serrature. L'armadio può essere affiancato.
