Hub = 5 mm
Foro = 20 mm
Esecuzione = Doppia
Serie del produttore = ADN
Aste = Una
Forza a 7 bar = 141 (Ritrazione) N @ 6 bar, 188 (Estensione) N @ 6 bar
Collegamento = M5
Dimensioni = 35.5 x 35.5 x 47.5 mm
Lunghezza = 47.5 mm
Larghezza = 35.5 mm
Pressione di esercizio max. = 10 bar
Temperatura di esercizio max. = +80 °C

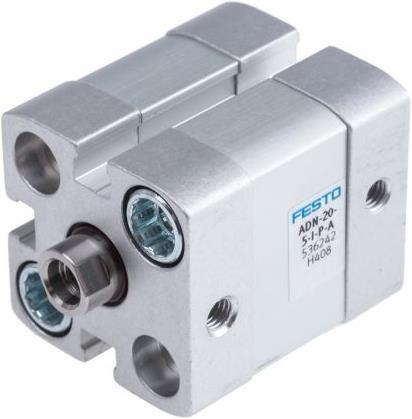

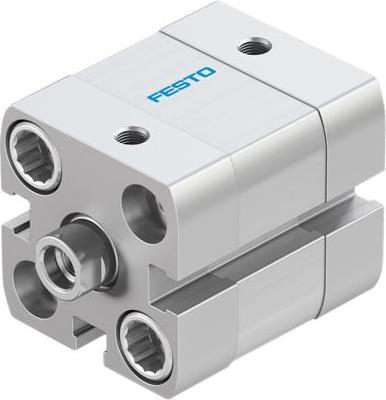

Cilindro ISO-21287 – ammortizzazione flessibile. I cilindri pneumatici compatti FESTO della serie ADN soddisfano la norma ISO 21287 e sono fino al 50% più piccoli rispetto ai cilindri standard ISO 15552. I pistoni sono magnetici e il corpo è dotato di alloggiamenti integrati per il sensore di prossimità per il rilevamento della posizione senza contatto. I cilindri sono dotati di ammortizzazione finale in polimeri flessibili, per ridurre rumore e vibrazioni, prolungare la durata e aumentare la produzione e la produttività. Caratteristiche e vantaggi: conforme alla ISO 21287, alloggiamenti per il montaggio a filo dei sensori di prossimità, scelta di dimensioni del foro da 12 mm a 40 mm, design a bassa frizione, l'ammortizzazione non richiede regolazioni. Campo di applicazione: i cilindri compatti ADN sono adatti per una varietà di applicazioni pneumatiche con carichi leggeri e basse velocità, che richiedono una bassa capacità di ammortizzazione.
Altezza di sollevamento | 0 m |
Materiale | Alluminio anodizzato |
No. di articolo | 10309868 |
Produttore | Festo |
Categoria | Nastro trasportatore |
No. di fabbricazione | ADN-20-5-I-P-A |
Data di rilascio | 15.1.2019 |
Collegamenti esterni |
Gruppo di materiali | Metallo |
Materiale | Alluminio anodizzato |
Lavorazione superficie | Anodizzato |
Altezza di sollevamento | 0 m |
Foro di montaggio | 20 mm |
Materiale telaio | Alluminio |
Mozzo principale | 5000 m/min |
Emissione di CO₂ | |
Contributo climatico |
Lunghezza | 5 cm |
Larghezza | 3.50 cm |
Altezza | 3.50 cm |
