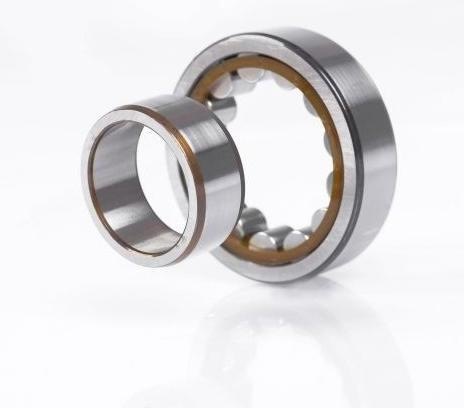

FAG Cuscinetto a rulli cilindrici NU2205 ETVP2C3 Ø interno 25 mm Ø esterno 52 mm Larghezza18 mm

I cuscinetti a rulli cilindrici con gabbia sono unità composte da anelli esterni e interni massicci e da corone di rulli cilindrici. Gli anelli esterni hanno bordi fissi su entrambi i lati o sono privi di bordi. Gli anelli interni sono disponibili in diverse varianti:

Monoriga:

• N = Anello interno con 2 bordi, anello esterno privo di bordi
• NU = Anello interno senza bordi
• NJ = Anello interno con 1 bordo sull'anello interno
• NUP = Anello interno con 1 bordo fisso e 1 bordo mobile

Biariga:

• NN = Cuscinetto a rulli cilindrici bi-riga
• NNU = Cuscinetto a rulli cilindrici bi-riga

La gabbia impedisce che i rulli cilindrici si tocchino durante il rotolamento. I cuscinetti a rulli cilindrici sono molto rigidi, altamente resistenti al carico radiale e, grazie alla gabbia, adatti a velocità più elevate. I cuscinetti sono smontabili, facilitando così l'installazione e la rimozione. Entrambi gli anelli del cuscinetto possono quindi avere un accoppiamento fisso.

Le diverse varianti sono contrassegnate da cosiddetti simboli aggiuntivi:

• C3, C4 = Classe di gioco del cuscinetto
• E = Versione rinforzata
• EX = Versione rinforzata
• M1 = Gabbia in ottone massiccio, a due pezzi, guidata dai rulli
• M1A = Gabbia in ottone massiccio, a due pezzi, guidata dal bordo dell'anello esterno
• TVP2 = Gabbia in plastica massiccia
• JP3 = Gabbia in lamiera d'acciaio

Particolarità: Versione rinforzata, gabbia in plastica massiccia.
