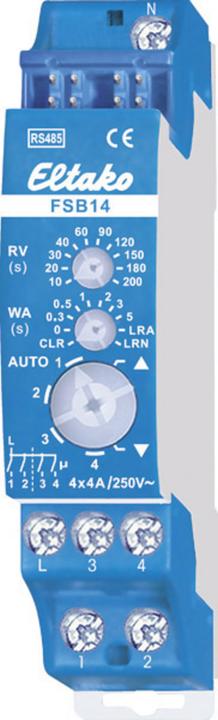

Eltako Attuatore per tapparelle Attuatore bus RS485 per elementi di ombreggiamento e tapparelle

Attuatore di commutazione per elementi di ombreggiamento e persiane con 2 canali per due motori a 230V. 2+2 contatti normalmente aperti 4A/250V AC, isolati dalla tensione di alimentazione a 12V. Bidirezionale. Perdita in standby di solo 0,1 watt. Dispositivo per montaggio su guida DIN. Collegamento al bus Eltako-RS485. Cablaggio incrociato tra bus e alimentazione con ponticello. Commutazione dei contatti al passaggio per ridurre l'usura dei contatti e dei motori. Un motore è collegato a 1, 2 e N, un secondo motore eventualmente a 3, 4 e N. Se entrambi i relè del FSB14 sono attivati, vengono richiesti 0,4 watt. In caso di interruzione della tensione di alimentazione, viene disattivato in modo definito. I pulsanti possono essere programmati come pulsanti direzionali o come pulsanti universali: Controllo locale con pulsante universale: Con ogni impulso cambia la posizione di commutazione nell'ordine Su, Stop, Giù, Stop. Controllo locale con pulsante direzionale: Con un impulso di pressione in alto si attiva specificamente la posizione di commutazione Su. Con un impulso di pressione in basso si attiva specificamente la posizione di commutazione Giù. Un ulteriore impulso di pressione nella stessa direzione interrompe immediatamente il processo. Tuttavia, con un impulso di pressione nella direzione opposta si ferma e dopo una pausa di 500 ms si commuta nella direzione opposta. Controllo centrale dinamico senza priorità: Con un segnale di controllo di un pulsante programmato come pulsante di controllo centrale senza priorità, si attiva specificamente la posizione di commutazione Su in alto o Giù in basso. Senza priorità, poiché questa funzione può essere sovrascritta da altri segnali di controllo. Controllo centrale dinamico con priorità: Con un segnale di controllo di almeno 2 secondi di un pulsante programmato come pulsante di controllo centrale con priorità, si attiva specificamente la posizione di commutazione Su in alto e Giù in basso.
