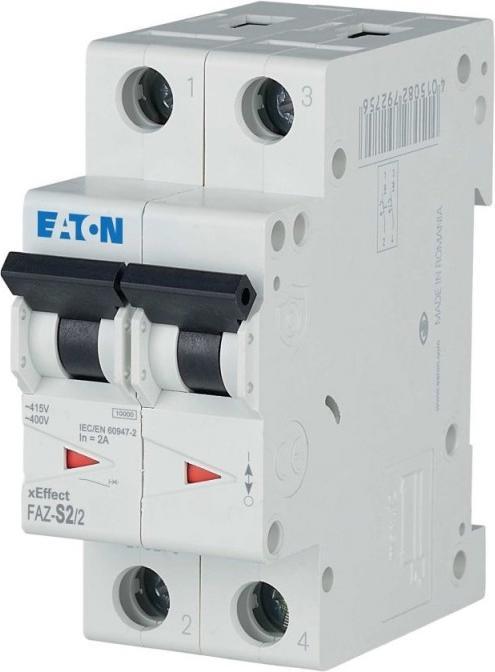

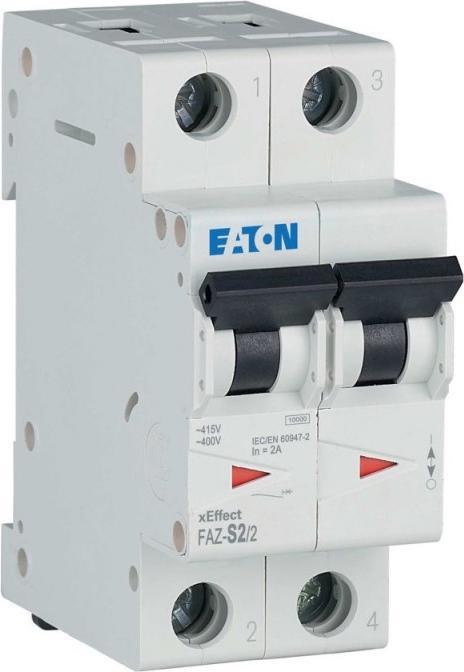

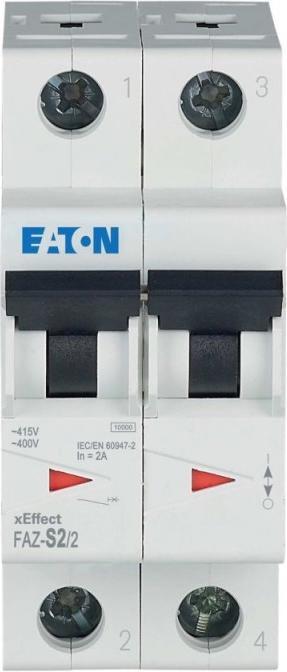

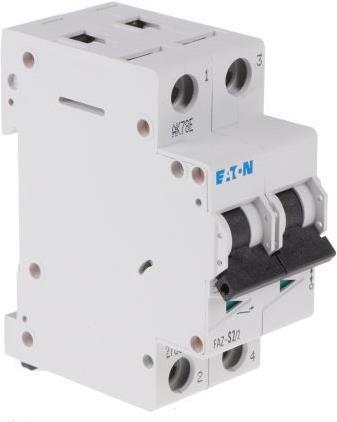

Eaton Interruttore automatico 2 poli 2A

Gamma: xEffect
Serie: FAZ
Numero di poli: 2
Corrente nominale: 2 A
Caratteristica di intervento: Tipo S
Tensione nominale AC: 230 V
Capacità di interruzione: 10 kA
Lunghezza: 80 mm
Larghezza: 35 mm
Profondità: 73,5 mm

Gli interruttori automatici in miniatura della serie FAZ sono disponibili con capacità di 6 kA e 10 kA. Presentano configurazioni a polo singolo, doppio e triplo con meccanismi di intervento termici e magnetici, progettati per il montaggio su guida DIN. Questi interruttori offrono tre caratteristiche di intervento selezionabili e una capacità di interruzione di 6 kA per applicazioni a basso costo o 10 kA per la piena capacità.

Utilizzano un sistema di contatti a doppio scatto con una camera di estinzione delle scintille interna e un meccanismo di attivazione che consente un intervento libero. La leva di commutazione frontale fornisce un'indicazione chiara della posizione del contatto. La capacità di serraggio dei terminali varia da 0,75 a 16 mm² ed è compatibile con le guide DIN, conforme a EN 50 022/DIN 46277-3.

Questi interruttori sono conformi alle disposizioni di design B, C e S secondo il nuovo standard internazionale IEC 898, BS/EN 60-898.

• Curva B: Garantisce un intervento confortevole a correnti da 3 a 5 volte il valore nominale, adatta per circuiti con correnti di spunto moderate, come lampade a incandescenza, carichi di riscaldamento, abitazioni e edifici più piccoli.
• Curva C: Fornisce un intervento istantaneo a correnti da 5 a 10 volte il valore nominale, ideale per circuiti con correnti di spunto maggiori, inclusi apparecchiature industriali, edifici più grandi, motori e lampade fluorescenti.
• Curva S: Presenta una soglia di risposta ai cortocircuiti da 13 a 17 volte la corrente nominale e una soglia di sovraccarico da 1,05 a 1,3 volte la corrente nominale, rendendola particolarmente adatta per la protezione di circuiti di controllo dove ci si aspetta correnti di spunto molto elevate, come nei trasformatori.
